5s
+1
Submission successful!
|
| ब्रांड नाम: | DLX |
| मॉडल नंबर: | शुद्ध निकेल |
| MOQ: | 5 किलो |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 500 टन |
आईएसओ9001 फैक्ट्री डायरेक्ट | 2002 से | N4/N6/Ni200/Ni201 | कस्टम वीव और आकार | निःशुल्क नमूना उपलब्ध
चांगझौ DLX अलॉय कं, लिमिटेड से शुद्ध निकेल इलेक्ट्रोड मेश हाइड्रोजन इलेक्ट्रोलाइज़र निर्माताओं के लिए विशेष रूप से बनाया गया है — यह एक सामान्य औद्योगिक मेश नहीं है जिसे इलेक्ट्रोकेमिकल उपयोग के लिए अनुकूलित किया गया है। हम N4, N6, Ni200, या Ni201 ग्रेड से इन-हाउस खींचे गए अपने स्वयं के शुद्ध निकेल तार से शुरुआत करते हैं, फिर आपके निर्दिष्ट मेश काउंट, तार व्यास और शीट आयामों के अनुसार बुनते या वेल्ड करते हैं। चाहे आपको जीरो-गैप क्षारीय इलेक्ट्रोलाइज़र इलेक्ट्रोड के लिए फाइन-वोवन मेश की आवश्यकता हो, पीएम करंट कलेक्टर के लिए मोटे एक्सपैंडेड मेश की आवश्यकता हो, या नए स्टैक डिज़ाइन के लिए कस्टम-आकार की शीट की आवश्यकता हो, निकेल अलॉय निर्माण में हमारे 20 वर्षों का अनुभव — मेल्ट से मेश तक — का मतलब है कि तार की केमिस्ट्री, वीव की अखंडता और सतह की स्थिति को शुरू से अंत तक नियंत्रित किया जाता है। हर ऑर्डर पर तार-से-मेश ट्रेसिबिलिटी के साथ पूर्ण EN 10204 3.1 MTC।
| चरण | पारंपरिक आपूर्ति श्रृंखला | DLX एकीकृत आपूर्ति श्रृंखला |
|---|---|---|
| 1. निकेल तार | वायर मिल ए से खरीदा गया — ए से केमिस्ट्री सर्ट, मेश उत्पादन तक सतह की गुणवत्ता अज्ञात | हमारे स्वयं के पिघले हुए शुद्ध निकेल से इन-हाउस खींचा गया — N4 (99.9%+) से Ni201 तक, इनगॉट से केमिस्ट्री नियंत्रित |
| 2. बुनाई / मेश निर्माण | वीविंग शॉप बी — अलग कंपनी, अलग गुणवत्ता प्रणाली, बी की सुविधा पर तार की सतह संदूषण का जोखिम | इन-हाउस निर्मित — तार हमारी ड्राइंग लाइन से सीधे हमारे मेश उत्पादन में जाता है बिना किसी मध्यवर्ती हैंडलिंग के |
| 3. गुणवत्ता विवाद | इलेक्ट्रोलाइज़र परीक्षण में मेश विफल हो जाता है → ए बी के बुनाई तनाव को दोष देता है → बी ए की तार गुणवत्ता को दोष देता है → आप प्रतीक्षा करते हैं | एक कंपनी, एक गुणवत्ता प्रणाली। मूल कारण आंतरिक रूप से हल किया गया। आपको जवाब मिलते हैं, उंगली उठाना नहीं। |
| 4. अनुकूलन लीड टाइम | नई मेश विनिर्देश का अनुरोध करें → बी ए से नए तार का अनुरोध करता है → ए मेल्ट शेड्यूल करता है → न्यूनतम 8–12 सप्ताह | नई मेश विनिर्देश का अनुरोध करें → हमारा तार ड्राइंग तार व्यास को समायोजित करता है → हमारी मेश लाइन वीव पैटर्न को समायोजित करती है → नए अनुमोदन के लिए विशिष्ट 4–6 सप्ताह |
| मेश प्रकार | संरचना | सर्वश्रेष्ठ इलेक्ट्रोलाइज़र अनुप्रयोग | विशिष्ट तार / मोटाई |
|---|---|---|---|

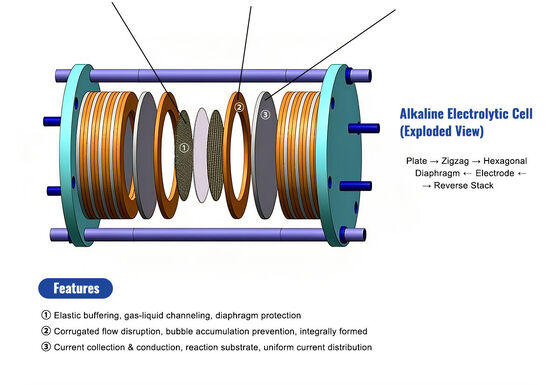

| प्लेन डच वीव | वॉरप तार वेफ्ट से बड़े; सघन निस्पंदन-ग्रेड ओपनिंग | ALK जीरो-गैप इलेक्ट्रोड — झिल्ली और छिद्रपूर्ण परिवहन परत के बीच महीन मेश | तार: 0.10–0.30 मिमी |
| प्लेन स्क्वायर वीव | समान वॉरप और वेफ्ट; समान वर्ग ओपनिंग | ALK इलेक्ट्रोड सब्सट्रेट — उत्प्रेरक कोटिंग बेस; समान वर्तमान वितरण | तार: 0.15–0.50 मिमी |
| ट्विल वीव | तार दो को पार करता है, दो के नीचे; प्लेन वीव से अधिक लचीला | PEM करंट कलेक्टर — संपीड़न के तहत एमईए सतह के अनुरूप | तार: 0.10–0.25 मिमी |

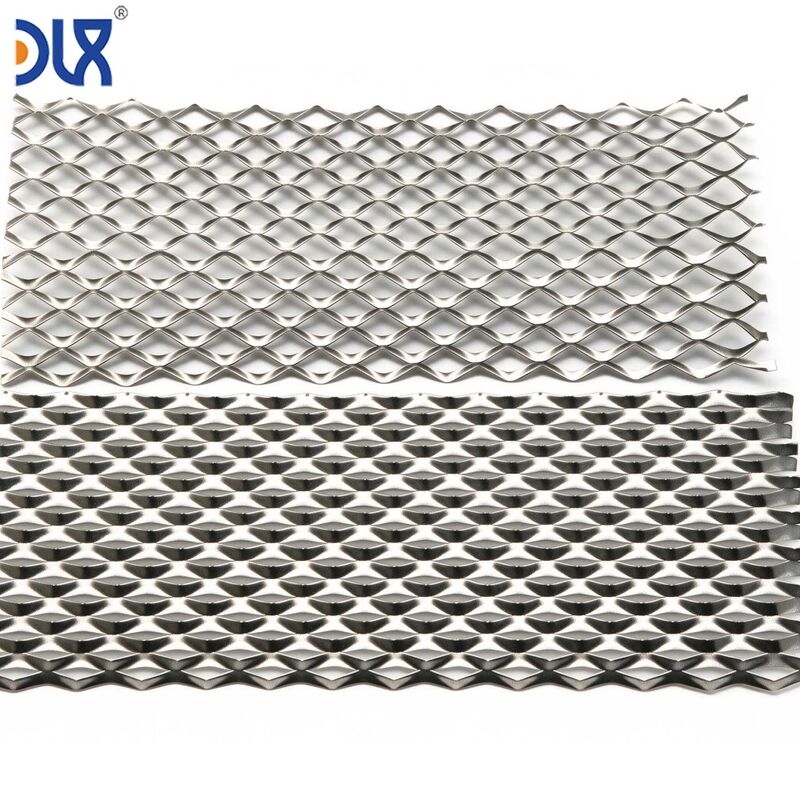

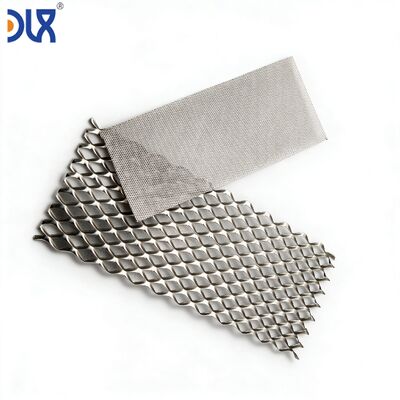

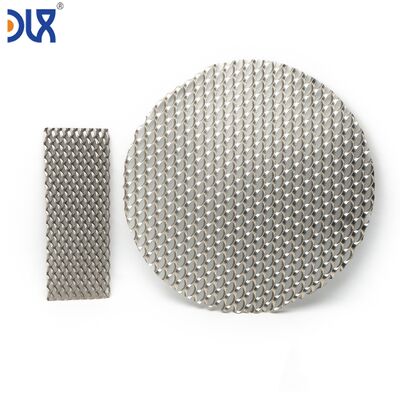

| एक्सपैंडेड मेटल मेश | शीट से काटा और खींचा गया — कोई क्रॉसिंग तार नहीं, सपाट सतह | PEM फ्लो फील्ड / करंट कलेक्टर — बाइपोलर प्लेट के साथ सपाट संपर्क, कम दबाव ड्रॉप | शीट: 0.20–0.50 मिमी |
| वेल्डेड वायर मेश | इंटरसेक्शन पर वॉरप और वेफ्ट प्रतिरोध-वेल्डेड | ALK संरचनात्मक इलेक्ट्रोड समर्थन — कठोर, स्टैक संपीड़न के तहत सपाटता बनाए रखता है | तार: 0.30–0.80 मिमी |
| ग्रेड | शुद्धता | सर्वश्रेष्ठ के लिए | क्यों |
|---|---|---|---|
| N4 | Ni+Co ≥99.9% | PEM इलेक्ट्रोलाइज़र — कैथोड/मेम्ब्रेन इंटरफ़ेस | अल्ट्रा-लो ट्रेस तत्व (Fe ≤0.04%, Cu ≤0.015%) — PEM उत्प्रेरक परतों को जहर देने वाले संदूषण को कम करता है |
| N6 | Ni+Co ≥99.5% | ALK इलेक्ट्रोलाइज़र — उत्प्रेरक कोटिंग के लिए इलेक्ट्रोड सब्सट्रेट | उच्चतम शुद्धता-से-लागत अनुपात। क्षारीय स्थितियों के लिए पर्याप्त जहां उत्प्रेरक कोटिंग अतिरिक्त सतह क्षेत्र प्रदान करती है |
| Ni200 | Ni ≥99.2% | ALK इलेक्ट्रोलाइज़र — संरचनात्मक इलेक्ट्रोड मेश, वेल्डेड प्रकार | वेल्डेड मेश निर्माण के लिए अच्छी वेल्डेबिलिटी। 30% KOH में 80–90°C पर थोक इलेक्ट्रोड अनुप्रयोगों के लिए मानक शुद्धता पर्याप्त है |
| Ni201 | Ni ≥99.0%, निम्न C ≤0.02% | ALK इलेक्ट्रोलाइज़र — उच्च तापमान या उच्च दबाव वाला इलेक्ट्रोलिसिस | कम कार्बन अंतर-दानेदार भंगुरता को रोकता है यदि इलेक्ट्रोड 315°C से ऊपर तापमान देखता है — उन्नत उच्च-ताप ALK डिजाइनों के लिए प्रासंगिक |
कौन सा ग्रेड निश्चित नहीं है?हमें अपने इलेक्ट्रोलाइज़र प्रकार (ALK/PEM/SOEC), ऑपरेटिंग तापमान और KOH सांद्रता बताएं — हम 24 घंटे के भीतर इष्टतम निकेल ग्रेड और मेश निर्माण की सलाह देते हैं।
हमारे पहले 15 वर्षों में से अधिकांश के लिए, DLX ने मेश वीवर्स को शुद्ध निकेल तार की आपूर्ति की — हमने कच्चा माल बनाया, किसी और ने मेश बनाया। लगभग 2018 में, हाइड्रोजन इलेक्ट्रोलाइज़र निर्माताओं ने हमसे एक सवाल पूछना शुरू कर दिया जिसका जवाब मेश वीवर्स नहीं दे सके: "क्या आप गारंटी दे सकते हैं कि आपकी ड्राइंग लाइन और तैयार मेश के बीच तार की सतह की केमिस्ट्री नहीं बदली है?"
पारंपरिक आपूर्ति श्रृंखला से जवाब नहीं था — क्योंकि मेश वीवर की सुविधा निकेल प्रसंस्करण वातावरण नहीं थी। तार स्टील टूलिंग से लोहे के संदूषण, स्नेहक से कार्बन अवशेष, या एनीलिंग के दौरान अपर्याप्त वायुमंडल नियंत्रण से ऑक्सीकरण उठा सकता है। क्षारीय इलेक्ट्रोलिसिस के लिए, ये संदूषक इलेक्ट्रोड सतह पर स्थानीयकृत संक्षारण सेल बनाते हैं। PEM के लिए, वे झिल्ली को जहर देते हैं।
इसलिए हमने मेश निर्माण इन-हाउस लाया। वही सुविधा, वही वायुमंडल-नियंत्रित वातावरण, वही गुणवत्ता प्रणाली जो हमारी तार ड्राइंग ऑपरेशन की है। तार हमारी ड्राइंग लाइन छोड़ता है और इमारत छोड़े बिना हमारे मेश उत्पादन क्षेत्र में प्रवेश करता है — और ऐसी किसी भी चीज़ को नहीं छूता जो निकेल-संगत न हो। तब से, हमने यूरोप और एशिया भर के इलेक्ट्रोलाइज़र निर्माताओं को कस्टम इलेक्ट्रोड मेश की आपूर्ति की है, जिसमें कई हाइड्रोजन परियोजनाएं अब व्यावसायिक संचालन में हैं।
स्रोत: DLX अलॉय उत्पाद कैटलॉग। आपके मेश के लिए उपयोग किए जाने वाले प्रत्येक तार लॉट पर पूर्ण संरचना प्रमाणित।
| तत्व (%) | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni | — | — | ≥99.2 | ≥99.0 |
| Ni+Co | ≥99.9 | ≥99.5 | — | — |
| Fe | ≤0.04 | ≤0.1 | ≤0.4 | ≤0.4 |
| Cu | ≤0.015 | ≤0.1 | ≤0.25 | ≤0.25 |
| C | ≤0.01 | ≤0.1 | ≤0.15 | ≤0.02 |
| Si | ≤0.03 | ≤0.1 | ≤0.35 | ≤0.35 |
| Mn | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| पैरामीटर | उपलब्ध सीमा | नोट्स |
|---|---|---|
| निकेल ग्रेड | N4, N6, Ni200, Ni201 | इलेक्ट्रोलाइज़र प्रकार, तापमान, KOH सांद्रता के आधार पर ग्रेड का चयन किया जाता है |
| वीव पैटर्न | प्लेन, प्लेन डच, ट्विल, वेल्डेड, एक्सपैंडेड मेटल | पैटर्न वर्तमान वितरण, गैस रिलीज और संपीड़न व्यवहार को प्रभावित करता है |
| तार व्यास | 0.10–0.80 मिमी | महीन तार = अधिक सतह क्षेत्र; मोटा तार = अधिक संरचनात्मक कठोरता |
| मेश काउंट | 10–200 मेश (तार प्रति इंच) | उच्च काउंट = महीन ओपनिंग = अधिक समान वर्तमान घनत्व लेकिन उच्च दबाव ड्रॉप |
| शीट आयाम | कस्टम L * W आपके सेल फ्रेम के लिए | लेजर कट या शीयर कट टू साइज; कट आयामों पर +/- 0.5 मिमी सहनशीलता |
| सतह फिनिश | ब्राइट एनील्ड, मैट, या नियंत्रित खुरदरापन (Ra) | मानक: कोटिंग के लिए तैयार ब्राइट एनील्ड। Ra विनिर्देश अनुरोध पर उपलब्ध |
| पोस्ट-ट्रीटमेंट | एनील्ड, फ्लैटेड, या एज़-वोवन | मानक: स्टैक संपीड़न एकरूपता के लिए पूरी तरह से एनील्ड + फ्लैटेड |
| चरण | सत्यापन | इलेक्ट्रोलाइज़र प्रदर्शन के लिए प्रासंगिकता |
|---|---|---|
| तार केमिस्ट्री | प्रति हीट OES; बुनाई से पहले PMI सत्यापन | पीपीएम स्तर पर Fe और Cu PEM झिल्ली जीवन और ALK इलेक्ट्रोड ओवरपोटेंशियल को प्रभावित करते हैं |
| तार की सतह | बुनाई से पहले विजुअल + माइक्रोस्कोपी 5* | तार पर सतह संदूषण मेश में एम्बेडेड हो जाता है — और आपके इलेक्ट्रोड में |
| वीव अखंडता | मेश काउंट सत्यापन, टूटे हुए तारों के लिए विजुअल, छोड़ी गई बुनाई | जीरो-गैप इलेक्ट्रोड में एक टूटा हुआ तार एक हॉट स्पॉट और एक संभावित शॉर्ट बनाता है |
| पोस्ट-एनील फ्लैटनेस | ग्रेनाइट सतह प्लेट पर मापी गई फ्लैटनेस — प्रति शीट अधिकतम विचलन निर्दिष्ट | स्टैक संपीड़न के तहत गैर-सपाट मेश = असमान संपर्क दबाव = असमान वर्तमान घनत्व = कम दक्षता |
| शीट आयाम | L * W मापा गया; फ्राइंग के लिए कट एज निरीक्षण | ओवरसाइज़्ड शीट आसन्न कोशिकाओं को शॉर्ट करती है; अंडरसाइज़्ड शीट एज गैप छोड़ देती है |
| दस्तावेज़ीकरण | EN 10204 3.1 MTC तार केमिस्ट्री + मेश निरीक्षण रिपोर्ट + अनुरूपता का प्रमाण पत्र के लिए | निकेल इनगॉट से तैयार इलेक्ट्रोड मेश शीट तक पूर्ण ट्रेसिबिलिटी |
तीसरे पक्ष का निरीक्षण द्वाराएसजीएस, बीवी, या TÜVउपलब्ध। सभी शिपमेंट मेल्ट-टू-मेश ट्रेसिबिलिटी के साथ पूरी तरह से प्रलेखित हैं।
| शीट सुरक्षा | प्रत्येक मेश शीट को एसिड-मुक्त टिशू पेपर के साथ इंटरलीव किया जाता है। पारगमन के दौरान झुकने या क्रीजिंग को रोकने के लिए कठोर बैकिंग बोर्ड के बीच सपाट ढेर किया जाता है। |
| बाहरी पैकेजिंग | सील पॉलीथीन में फ्लैट-पैक किया गया जिसमें डेसिकेंट हो, प्लाईवुड क्रेट में संलग्न हो। बड़े प्रारूप वाली शीटों के लिए: आंतरिक ब्रेसिंग के साथ कस्टम क्रेट। |
| पहचान | ग्रेड, तार हीट नंबर, मेश काउंट, शीट आयाम, शीट काउंट, क्रेट लेबल और पैकिंग सूची पर DLX ट्रेसिबिलिटी कोड। |
| MOQ | प्रति विनिर्देश 5 शीट। नए ग्राहकों के लिए परीक्षण आदेश: प्रारंभिक मूल्यांकन के लिए 1–3 शीट। |
| लीड टाइम | स्टॉक तार + मानक वीव के लिए 3–7 दिन; कस्टम तार व्यास + नए वीव पैटर्न के लिए 4–6 सप्ताह। |
| शिपिंग | परीक्षण आदेशों के लिए एयर फ्रेट (डीएचएल, फेडेक्स); उत्पादन मात्रा के लिए समुद्री माल (एफसीएल/एलसीएल)। |
| भुगतान | टी/टी, एल/सी एट साइट |
ALK इलेक्ट्रोड मेश के लिए N6 (Ni+Co ≥99.5%) सबसे आम विकल्प है — यह शुद्धता और लागत को संतुलित करता है। उच्च वर्तमान घनत्व और लंबी स्टैक जीवन को लक्षित करने वाले उन्नत डिजाइनों के लिए, N4 (≥99.9%) वर्षों के संचालन में न्यूनतम ओवरपोटेंशियल और इलेक्ट्रोलाइट में न्यूनतम ट्रेस तत्व विघटन प्रदान करता है।
हाँ। मानक ब्राइट-एनील्ड फिनिश कोटिंग के लिए तैयार है। यदि आपको कोटिंग आसंजन अनुकूलन के लिए एक विशिष्ट Ra मान की आवश्यकता है, तो हम अंतिम सतह उपचार को समायोजित कर सकते हैं। अपनी लक्षित Ra रेंज प्रदान करें और हम व्यवहार्यता की पुष्टि करते हैं।
हर मेश शीट को बुनाई के बाद समाधान एनील्ड किया जाता है — यह बुनाई प्रक्रिया के दौरान तार मोड़ने से उत्पन्न अवशिष्ट तनावों को समाप्त करता है। पोस्ट-एनील फ्लैटनिंग सुनिश्चित करती है कि शीट एक सतह प्लेट पर सपाट बैठती है। महत्वपूर्ण जीरो-गैप अनुप्रयोगों के लिए, हम ग्रेनाइट सतह प्लेट पर मापी गई फ्लैटनेस विनिर्देश के साथ आपूर्ति कर सकते हैं।
शीट आयाम हमारे बुनाई करघे की चौड़ाई और एनीलिंग भट्टी की क्षमता से सीमित हैं। अपने लक्षित शीट आयामों के साथ हमसे संपर्क करें — हम व्यवहार्यता की पुष्टि करेंगे। बहुत बड़े इलेक्ट्रोड क्षेत्रों के लिए, हम एज-वेल्डेड मल्टी-शीट असेंबली भी प्रदान करते हैं।
यदि हमारे पास तार व्यास स्टॉक में है (सामान्य आकार 0.15–0.40 मिमी): परीक्षण शीट के लिए 1–2 सप्ताह। यदि एक नए तार व्यास को खींचने की आवश्यकता है: तार उत्पादन, बुनाई, एनीलिंग और निरीक्षण सहित 4–6 सप्ताह। हम आपके विकास चक्र की शुरुआत में एक परीक्षण आदेश के साथ शुरू करने की सलाह देते हैं ताकि स्टैक निर्माण अनुसूची से पहले उत्पादन लीड टाइम स्थापित हो जाए।
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
