शुद्ध निकेल घुमावदार जाल इलेक्ट्रोलाइज़र पानी और गैस वितरण के लिए 3 डी प्रवाह चैनल डिजाइन

एक सपाट जाल इलेक्ट्रॉनों को स्थानांतरित करता है। एक लहराती जाल इलेक्ट्रॉनों, पानी और गैस को तीन आयामों में स्थानांतरित करता है। चांगझोउ डीएलएक्स मिश्र धातु कं, लिमिटेड में, our pure nickel corrugated mesh takes a flat woven or expanded nickel substrate and forms it into a precise wave profile — creating parallel flow channels that guide water to the electrode surface and sweep product gas away from itमशीनीकृत द्विध्रुवीय प्लेट प्रवाह क्षेत्रों के विपरीत जो प्रति प्लेट सैकड़ों डॉलर खर्च करते हैं,लहराती जाल लागत के एक अंश पर एक ही प्रवाह वितरण समारोह प्रदान करता है और फ्लैट जाल के विपरीत जो यादृच्छिक गैस रिलीज पथों पर निर्भर करता है, इंजीनियर लहराना ज्यामिति सुनिश्चित करता है कि इलेक्ट्रोड क्षेत्र के हर वर्ग सेंटीमीटर ताजा पानी की आपूर्ति और निर्बाध गैस हटाने दोनों को देखता है।और सब्सट्रेट के प्रकार अपने इलेक्ट्रोलाइजर सेल डिजाइन के लिए उत्पादित.

एक पीईएम इलेक्ट्रोलाइज़र में 2 ए/सेमी 2 पर काम करने वाले, एनोड सक्रिय क्षेत्र के वर्ग सेंटीमीटर प्रति मिनट लगभग 12 मिलीलीटर ऑक्सीजन का उत्पादन करता है। उस ऑक्सीजन को उत्प्रेरक परत से बाहर निकलना चाहिए,छिद्रित परिवहन परत से, और सेल से बाहर सभी के बिना ताजे पानी को अवरुद्ध करने के लिए उत्प्रेरक तक पहुँचने के लिए। एक फ्लैट जाल एक 2D विमान प्रदान करता हैः पानी और गैस एक ही विमान में एक ही जगह के लिए प्रतिस्पर्धा,द्रव्यमान परिवहन की सीमाएं जो वर्तमान घनत्व को सीमित करती हैं.

एक लहरदार जाल प्रवाह को दो कार्यात्मक क्षेत्रों में अलग करता हैः चैनल घाटियां इलेक्ट्रोड तक पानी ले जाती हैं, और चैनल शिखर गैस को इकट्ठा करने और बाहर निकलने के लिए हेडस्पेस बनाते हैं।लहराना पिच निर्धारित करता है कि कितने समानांतर प्रवाह पथ विद्युत चौड़ाई के प्रति सेंटीमीटर मौजूद हैं. लहर की ऊंचाई प्रत्येक प्रवाह चैनल के अनुप्रस्थ क्षेत्र को निर्धारित करती है और इसलिए बुलबुला संलयन से पहले अधिकतम गैस प्रवाह दर चैनल को अवरुद्ध करती है।पिच और ऊंचाई प्रवाह क्षेत्र हाइड्रोलिक्स परिभाषित करते हैं और वे दोनों पैरामीटर आप अपने ड्राइंग पर निर्दिष्ट हैं.

• इंजीनियर प्रवाह, यादृच्छिक चैनल नहींद्विध्रुवीय प्लेट और इलेक्ट्रोड के बीच फ्लैट जाल यादृच्छिक संपर्क बिंदु बनाता है। पानी कम से कम प्रतिरोध का मार्ग ढूंढता है। मृत क्षेत्रों में गैस के बुलबुले जमा होते हैं।घुमावदार जाल निर्धारक समानांतर नहरें बनाता है ️ इलेक्ट्रोड के प्रत्येक वर्ग सेंटीमीटर को एक ही पानी की आपूर्ति दबाव और एक ही गैस हटाने पथ को देखता हैवर्तमान घनत्व एकरूपता में सुधार होता है। स्थानीय पानी की कमी से गर्म बिंदु गायब हो जाते हैं।

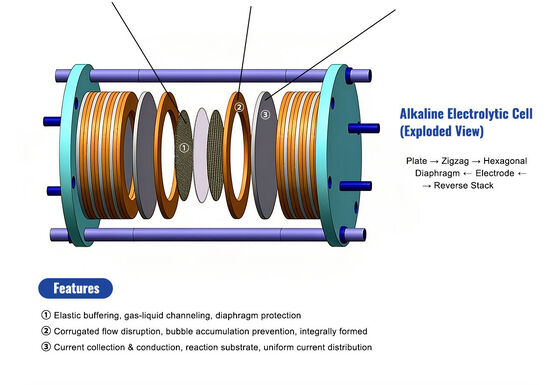

• तरंगों का एक अंतर है, एक घटक, तीन कार्य∙ शून्य-अंतराल क्षारीय सेल में आपको विद्युत-तरल विभाजक, विद्युत-तरल विभाजक और इलेक्ट्रोड-झिल्ली के बीच के अंतर को बनाए रखने के लिए एक स्पेसर की आवश्यकता होती है।जाल सामग्री वर्तमान ले जाती है. तरल से गैस को अलग करने वाले तरल नहरें. शिखर की ऊंचाई अंतर निर्धारित करती है. कम घटकों का मतलब है कि कम विधानसभा चरण और कम विफलता मोड।
• हमारे स्वयं के निकल जाल से बना नहीं दो अलग आपूर्तिकर्ताओंफ्लैट मेष सब्सट्रेट हमारे अपने निकेल तार या शीट से घर में बुना या विस्तारित किया जाता है। लहराना एक सटीक गियर-फॉर्मर पर घर में बनाया जाता है। एनीलिंग घर में किया जाता है।आप एक कंपनी से मेष नहीं खरीद रहे हैं और इसे दूसरे द्वारा लहराती है, यदि तैयार घटक आपके सेल परीक्षण में विफल रहता है तो प्रत्येक दूसरे को दोषी ठहराता है.
• आपके सहिष्णुता के अनुसार घुमावदार पिच और ऊंचाईहमारी गियर-फॉर्मिंग प्रक्रिया में दांत प्रोफाइल के साथ सटीक ग्राउंड-फॉर्मिंग रोल का उपयोग किया जाता है जो आपके निर्दिष्ट पिच और आयाम पर काटा जाता है। पिच सहिष्णुता ±0.1 मिमी; ऊंचाई सहिष्णुता ±0.05 मिमी।ये सामान्य तरंगदार रोल नहीं हैं वे अपने प्रवाह क्षेत्र डिजाइन के लिए कटौती कर रहे हैं.
• आलिंगन के बाद ️ तनाव मुक्त, आयामी स्थिरनकल को हर मोड़ पर कठोर करने के लिए जाल को घुमाया जाता है। बिना बाद के ग्रिलिंग के, जाल स्टैक संपीड़न के तहत वापस निकलता है और चैनल की ऊंचाई बदल जाती है।हम समाधान को आंच के बाद बनाने के लिए ️ लहराना प्रोफ़ाइल में बंद है, और जाल आपके द्वारा निर्दिष्ट ऊंचाई पर संपीड़न के तहत, चक्र के बाद चक्र पर बैठता है।
• शिखरों और घाटियों पर समतल संपर्क क्षेत्र ️ अच्छा विद्युत संपर्कहमारे ट्रैपेज़ोइडल प्रोफाइल विकल्प में शिखर (ऊपर की आसन्न परत से संपर्क) और घाटी (नीचे की परत से संपर्क) दोनों पर सपाट संपर्क सतहें प्रदान की जाती हैं।यह एक साइनसॉइडल तरंग जहां संपर्क सैद्धांतिक रूप से एक रेखा है की तुलना में विद्युत संपर्क क्षेत्र अधिकतम. अधिक संपर्क क्षेत्र = कम इंटरफेस प्रतिरोध = कम सेल वोल्टेज.

अधिकांश कंपनियां जो तरंगित जाल की पेशकश नहीं करते हैं जाल. वे फ्लैट जाल खरीदते हैं, इसे एक तरंग मशीन के माध्यम से चलाते हैं, और इसे जहाज करते हैं. निकल तार रसायन विज्ञान, बुनाई अखंडता,एनीलिंग की स्थिति ️ कोई भी चीज उनके नियंत्रण में नहीं है. जब आपकी सेल प्रदर्शन बैच से बैच में भिन्न होता है और आप जाल के लिए जड़ कारण का पता लगाने, आप पता चलता है कि जाल आपूर्तिकर्ता किसी को बताने के बिना अपने तार स्रोत बदल दिया है,और नई तार 0 हैयोग्यता बैच की तुलना में.2% अधिक लोहा।

डीएलएक्स में, श्रृंखला रैखिक और पारदर्शी है। हमारी पिघलने की भट्ठी आपके निर्दिष्ट ग्रेड के लिए शुद्ध निकल बैंगट का उत्पादन करती है।हमारे रोलिंग मिल या ड्राइंग लाइन पट्टी या तार है कि अपने फ्लैट जाल सब्सट्रेट बन जाता है का उत्पादनहमारे बुनाई loom या विस्तार प्रेस फ्लैट जाल बनाता है. हमारे गियर-मोल्डर अपने पिच और आयाम विनिर्देशों के लिए इसे लहराती है.और हमारे नियंत्रित-वायुमंडल भट्ठी प्रोफाइल ज्यामिति में लॉक करने के लिए तैयार लहराती जाली anneals और गठन तनाव को कमपांच कदम, एक सुविधा, एक गुणवत्ता प्रणाली, एक जवाबदेही बिंदु।

• 12,000 m2 एकीकृत सुविधा- पिघलना, तार खींचना, पट्टी रोलिंग, बुनाई, विस्तार, लहराना, एनीलिंग, निरीक्षण। एक छत के नीचे पूरी प्रक्रिया श्रृंखला।
• घुमावदार क्षमताः पिच 2.0 ∼ 8.0 मिमी, आयाम 0.5 ∼ 3.0 मिमी, प्रोफाइल साइनसॉइडल या ट्रैपेज़ॉइडल।सब्सट्रेटः बुना हुआ (सभी पैटर्न) या विस्तारित धातु।
• ISO9001 पूर्ण पिघलने से जाली तक का पता लगाने योग्यएसजीएस-मान्यता प्राप्त; बीवी और टीयूवी निरीक्षण उपलब्ध। पहले लेख निरीक्षण के साथ ड्राइंग-नियंत्रित निर्माण।

स्रोत: डीएलएक्स मिश्र धातु उत्पाद कैटलॉग। रसायन विज्ञान को समाप्त तरंगीन जाल के माध्यम से बैंगट से प्रमाणित किया गया है।

तीसरे पक्ष द्वारा निरीक्षणएसजीएस, बीवी या टीयूवीइलेक्ट्रोलाइजर OEM ड्राइंग मूल्यांकन के लिए 5 पत्रकों का निःशुल्क नमूना।

• मैं अपने सेल के लिए सही ऊँचाई और आयाम कैसे चुनूं?

  अपने लक्ष्य वर्तमान घनत्व और प्रति सेल गैस उत्पादन दर के साथ शुरू करो।उच्च वर्तमान घनत्व के लिए अधिक गैस हटाने की क्षमता की आवश्यकता होती है. आपके प्रवाह मॉडलिंग (सीएफडी) को प्रारंभिक मापदंडों का मार्गदर्शन करना चाहिए। यदि आपके पास सीएफडी मॉडल नहीं है, तो हम अनुभवजन्य एकल-कोशिका परीक्षण के लिए 2 ¢ 3 पिच / आयाम संयोजन पर नमूना शीट प्रदान कर सकते हैं।अधिकांश ग्राहक दो पुनरावृत्तियों के भीतर अपने इष्टतम ज्यामिति पर अभिसरण करते हैं.

• क्या शीट के किनारों के कोण पर घुमावदार हो सकता है?

  मानक शीट की लंबाई के समानांतर चैनल हैं, यह अधिकांश सेल डिजाइनों में इनलेट से आउटलेट तक प्राकृतिक प्रवाह दिशा के साथ संरेखित होता है। यदि आपके डिजाइन में कोण पर चैनलों की आवश्यकता होती है (जैसे,क्रॉस-फ्लो के लिए 45°), शीटों को निर्दिष्ट कोण पर लहराना के बाद काटा जाता है। कट के किनारे एक कोण पर लहराना चैनलों को काट देंगे ′′ कुछ खुले चैनल के छोर उजागर होंगे।हम चर्चा कर सकते हैं कि क्या यह अपने डिजाइन के लिए स्वीकार्य है या क्या बनाने रोल अभिविन्यास समायोजित किया जाना चाहिए.

• सबसे पतली लहराती जाली क्या है जो आप बना सकते हैं?

  कुल मोटाई (स्तंभ की मोटाई + लहराना आयाम): 0.10 मिमी तार और 0.5 मिमी आयाम वाले बुना हुआ सब्सट्रेट के लिए न्यूनतम लगभग 0.7 मिमी।व्यावहारिक न्यूनतम सब्सट्रेट तार व्यास द्वारा संचालित किया जाता है तार टूटने के बिना लहराना चोटियों पर झुकने से बचना चाहिएविस्तारित धातु सब्सट्रेट के लिए, न्यूनतम कुल मोटाई लगभग 0.9 मिमी है जिसमें 0.15 मिमी शीट और 0.6 मिमी आयाम है।

• क्या घुमावदार प्रक्रिया जाल की सतह को नुकसान पहुंचाती है?

  नहीं ¢ हमारे रोल को निकल पर सतह के निशान को रोकने के लिए पॉलिश किया जाता है। जाल प्रत्येक शिखर और घाटी पर एक नियंत्रित त्रिज्या के चारों ओर झुकता है।पोस्ट-फॉर्म एनीलिंग झुकने से किसी भी सतह तनाव को राहत देती हैसमाप्त तरंगित जाल की सतह की स्थिति समतल सब्सट्रेट की सतह की स्थिति के बराबर है

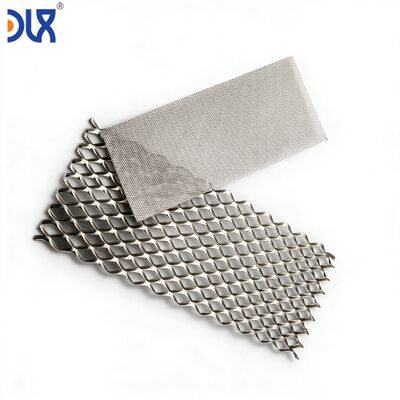

• क्या आप वैसा ही तरंगबद्ध विस्तारित जाल और तरंगबद्ध बुना हुआ जाल बना सकते हैं?

  हाँ. विस्तारित निकेल जाल को एक ही बनाने की प्रक्रिया के साथ तरंगबद्ध किया जा सकता है। मुख्य अंतर यह है कि विस्तारित जाल में दिशा है। हीरे के पैटर्न में एक लंबी और छोटी दिशा है।घुमावदार रोल के माध्यम से अधिकतम यांत्रिक अखंडता के लिए लहराना चैनलों LWD दिशा के साथ संरेखित किया जाना चाहिएहम ड्राइंग समीक्षा के दौरान इष्टतम अभिविन्यास की पुष्टि करेंगे।
