| ब्रांड नाम: | DLX |
| मॉडल नंबर: | टी एमआई थर्मोकपल केबल टाइप करें |
| MOQ: | 50 मीटर |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 100000 मीटर |
मॉडलःKK,KE,KJ,KT,KN

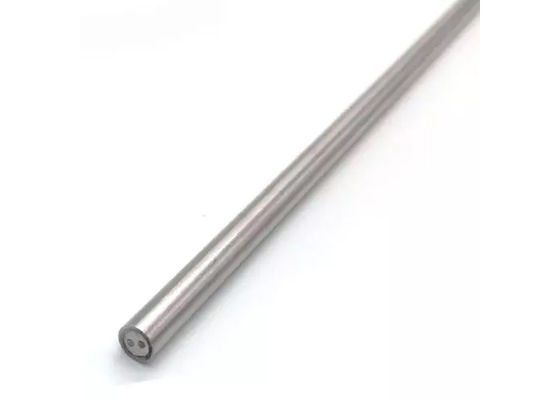

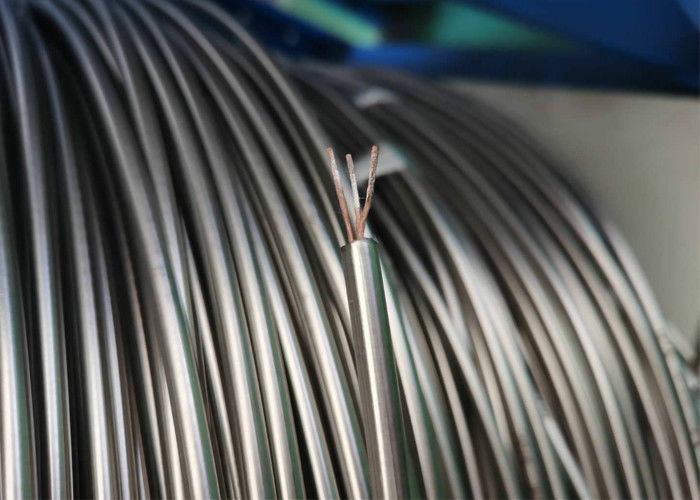

खनिज अछूता थर्मोकपल केबल एमजीओ द्वारा अछूता है।एमजीओ अछूता केबल उच्च तापमान के लिए एक अच्छा विकल्प है, जो उद्योग में व्यापक रूप से उपयोग किया जाता है। खनिज अछूता थर्मोकपल केबल उच्च तापमान प्रतिरोधी, संक्षारण विरोधी,एंटीऑक्सीडेशनतेजी से गर्मी प्रतिक्रिया।

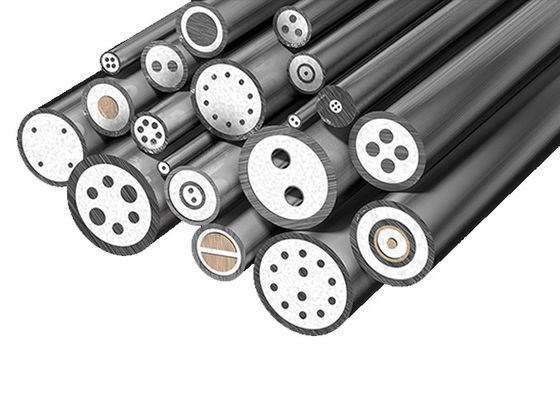

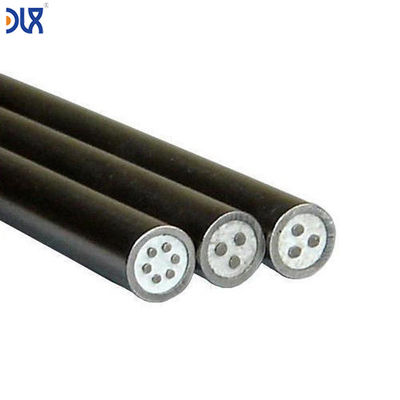

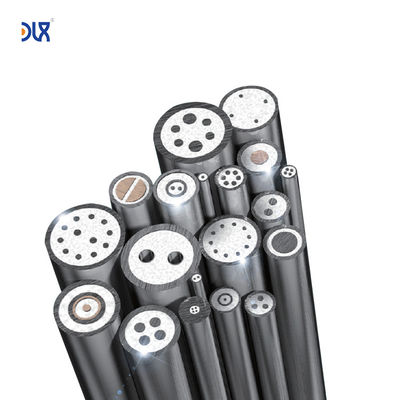

एक खनिज अछूता थर्मोकपल केबल में दो कंडक्टर होते हैं (कभी-कभी चार या छह भी) जो भिन्न धातुओं के होते हैं।इन कंडक्टरों को उस पक्ष पर जोड़ा जाता है जिस पर तापमान मापा जाना चाहिए (गर्म जंक्शन)जब ठीक से जुड़ा होता है, तो एक वोल्टेज उत्पन्न होता है जिसे तापमान निर्धारित करने के लिए पढ़ा जा सकता है।
विभिन्न धातुओं को उच्च गुणवत्ता वाले मैग्नीशियम ऑक्साइड से अलग किया जाता है और इनकोनेल या स्टेनलेस स्टील जैसी संक्षारण प्रतिरोधी आवरण सामग्री से ढका जाता है।खनिज अछूता थर्मोकपल्स स्थिर तापमान माप रीडिंग प्रदान कर सकते हैं
और अक्सर खतरनाक वातावरण में उच्च तापमान (12500C तक) के लिए उपयोग किया जाता है।
| कोड | थर्मोकपल के तार घटक | |
| +पॉजिटिव पैर | - नकारात्मक पैर | |
| एन | नी-क्र-सी (एनपी) | नी-सी-मैग्नीशियम (एनएन) |
| क | Ni-Cr (KP) | नी-अल् ((Si) (KN) |
| ई | Ni-Cr (EP) | कु-नी |
| J | लोहा (JP) | कु-नी |
| टी | तांबा (TP) | कु-नी |
| बी | प्लैटिनम रोडियम- 30% | प्लैटिनम रोडियम-6% |
| आर | प्लैटिनम रोडियम- 13% | प्लैटिनम |
| एस | प्लैटिनम रोडियम- 10% | प्लैटिनम |
| एएसटीएम | ANSI | आईईसी | डीआईएन | बीएस | एनएफ | जेआईएस | जीओएसटी |
| (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मटेरियल्स) E 230 | (अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट) एमसी 96.1 | (अंतर्राष्ट्रीय विद्युत प्रौद्योगिकी आयोग द्वारा यूरोपीय मानक 584) - 1/2/3 | (Deutsche Industrie Normen) एन 60584 -1/2 | (ब्रिटिश मानक) 4937.1041, EN 60584 - 1/2 | (Norme Française) एन 60584 -1/2 - एनएफसी 42323 - एनएफसी 42324 | (जापानी औद्योगिक मानक) C 1602 - C 1610 | (रूसी विनिर्देशों का एकीकरण) 3044 |
व्यासः 0.5 से 12.7 मिमी।
| बाहर का घोंसला | कोर तार Dia. ((mm) | शीट सामग्री | लम्बाई (m) | |||||
| हमारे दीया. | दीवार मोटाई | K,N,E,J,T प्रकार | एस, आर, बी प्रकार | K,N प्रकार | ई, जे, टी प्रकार | एस,आर प्रकार | बी प्रकार | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1. 92-2.05 | --- | 10 | ||||
| उत्पाद का नाम | कोड | प्रकार | शीट सामग्री | बाहर Dia.(mm) | तापमान |
| नी Cr-Ni-Si | के.के. | क | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| निक्रोबेल | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| न क्र सि न सि | एन.के. | एन | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | ई.के. | ई | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| फे-कॉन्स्टेंटन | जेके | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| कु-कन्स्टान्टन | टीके | टी | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
