| ब्रांड नाम: | DLX |
| मॉडल नंबर: | एन एमआई थर्मोकपल केबल टाइप करें |
| MOQ: | 50 मीटर |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 30000 मीटर |

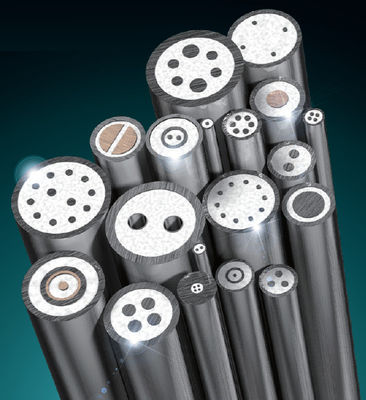

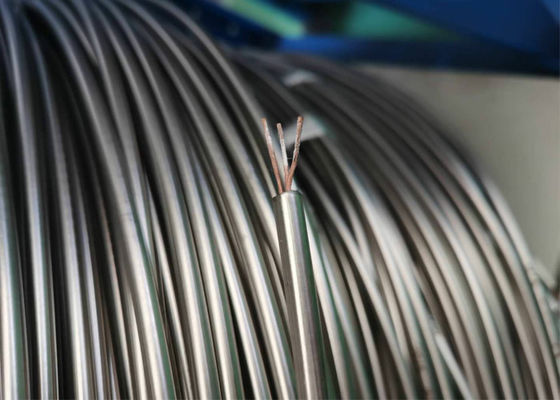

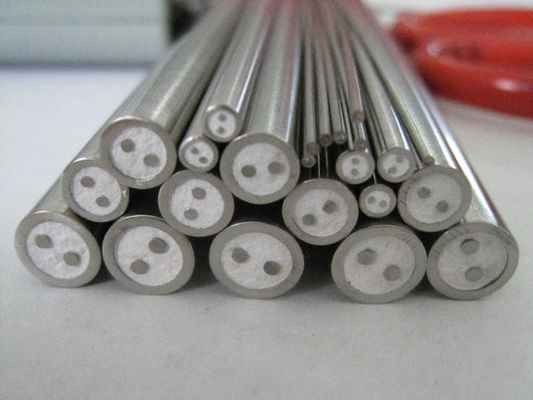

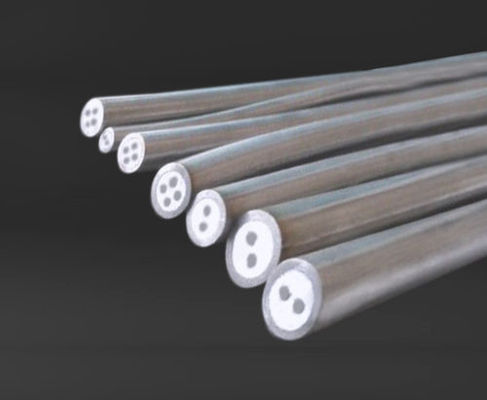

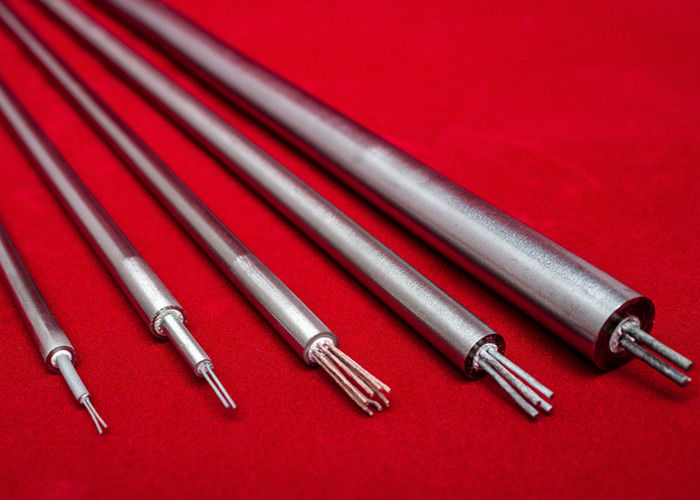

मिनरल इंसुलेटेड थर्मोकपल केबल को एमगो द्वारा इंसुलेट किया जाता है।एमजीओ इंसुलेटेड केबल उच्च तापमान प्रोब फैब्रिकेशन के लिए एक अच्छा विकल्प है, यह उद्योग में व्यापक रूप से लागू होता है। मिनरल इंसुलेटेड थर्मोकपल केबल उच्च तापमान प्रतिरोधी, एंटी-कोरोसिव, एंटी-ऑक्सीडेशन, तीव्र ताप प्रतिक्रिया है।
एक मिनरल इंसुलेटेड थर्मोकपल केबल में दो कंडक्टर (कभी-कभी चार या छह भी) होते हैं जो विभिन्न धातुओं के होते हैं। इन कंडक्टरों को उस तरफ जोड़ा जाता है जहां तापमान मापा जाना चाहिए (गर्म जंक्शन)। ठीक से जुड़ने पर, एक वोल्टेज उत्पन्न होता है जिसे तापमान निर्धारित करने के लिए पढ़ा जा सकता है।
विभिन्न धातुओं को उच्च गुणवत्ता वाले मैग्नीशियम ऑक्साइड से इंसुलेट किया जाता है और एक संक्षारण प्रतिरोधी शीथ सामग्री से ढका जाता है, जैसे कि इनकोनेल या स्टेनलेस स्टील। मिनरल इंसुलेटेड थर्मोकपल स्थिर तापमान माप रीडिंग प्रदान कर सकते हैं
और अक्सर खतरनाक वातावरण में उच्च तापमान (1250 डिग्री सेल्सियस तक) के लिए उपयोग किए जाते हैं।
| कोड | थर्मोकपल का तार घटक | |
| +सकारात्मक लेग | -नकारात्मक लेग | |
| एन | नी-सीआर-एसआई (एनपी) | नी-एसआई-मैग्नीशियम (एनएन) |
| के | नी-सीआर (केपी) | नी-अल (एसआई) (केएन) |
| ई | नी-सीआर (ईपी) | सीयू-नी |
| जे | लोहा (जेपी) | सीयू-नी |
| टी | तांबा (टीपी) | सीयू-नी |
| बी | प्लैटिनम रोडियम-30% | प्लैटिनम रोडियम-6% |
| आर | प्लैटिनम रोडियम-13% | प्लैटिनम |
| एस | प्लैटिनम रोडियम-10% | प्लैटिनम |
| एएसटीएम | एएनएसआई | आईईसी | डीआईएन | बीएस | एनएफ | जेआईएस | गोस्ट |
| (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स) ई 230 | (अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट) एमसी 96.1 | (इंटरनेशनल इलेक्ट्रोटेक्निकल कमीशन 584 द्वारा यूरोपीय मानक)-1/2/3 | (ड्यूश इंडस्ट्री नॉर्मन) ईएन 60584 -1/2 | (ब्रिटिश स्टैंडर्ड्स) 4937.1041, ईएन 60584 -1/2 | (नॉर्मे फ्रांसेज़) ईएन 60584 -1/2 - एनएफसी 42323 - एनएफसी 42324 | (जापानी औद्योगिक मानक) सी 1602 - सी 1610 | (रूसी विनिर्देशों का एकीकरण) 3044 |
व्यास (मिमी): 0.5 से 12.7 मिमी।
| बाहरी शीथ (मिमी) | कोर तार व्यास (मिमी) | शीथ सामग्री | लंबाई (मी) | |||||
| हमारा व्यास। | दीवार की मोटाई | के, एन, ई, जे, टी प्रकार | एस, आर, बी प्रकार | के, एन प्रकार | ई, जे, टी प्रकार | एस, आर प्रकार | बी प्रकार | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
एसएस304 एसएस321 एसएस316 एसएस310 आईएनसीएल600 |
एसएस304 एसएस321 एसएस316 |
आईएनसीएल600 आईएनसीएल800 |
आईएनसीएल600 आईएनसीएल800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| उत्पाद का नाम | कोड | प्रकार | शीथ सामग्री | बाहरी व्यास (मिमी) | तापमान |
| नी क्र-नी-एसआई | केके | के | एसएस304 | 0.5-1.0 | 400 |
| एसएस321 | 1.5-3.2 | 600 | |||
| एसएस316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| एसएस310 | 1.5-3.2 | 800 | |||
| आईएनसीएल600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| निक्रोबेल | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| नी क्र एसआई-नी एसआई | एनके | एन | एसएस304 | 0.5-1.0 | 400 |
| एसएस321 | 1.5-3.2 | 600 | |||
| एसएस316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| एसएस310 | 1.5-3.2 | 800 | |||
| आईएनसीएल600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| एनआईसीआरपीबेल | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| नी क्र-कांस्टेंटन | ईके | ई | एसएस304 | 0.5-1.0 | 400 |
| एसएस321 | 1.5-3.2 | 500 | |||
| एसएस316 | 4.0-8.0 | 800 | |||
| लोहा-कांस्टेंटन | जेके | जे | एसएस304 | 1.0 | 300 |
| एसएस321 | 1.5-3.2 | 500 | |||
| एसएस316 | 1.0-8.0 | 800 | |||
| सीयू-कांस्टेंटन | टीके | टी | एसएस304 | -200-100 | |
| एसएस321 | 100-200 | ||||
| एसएस316 | 100-350 |
