| ब्रांड नाम: | DLX |
| मॉडल नंबर: | टाइप टी थर्मोकपल एक्सटेंशन वायर |
| MOQ: | 5 |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 300 टन |

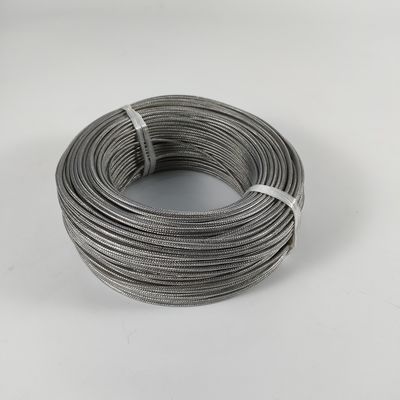

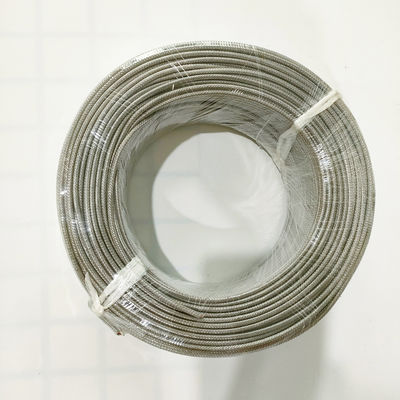

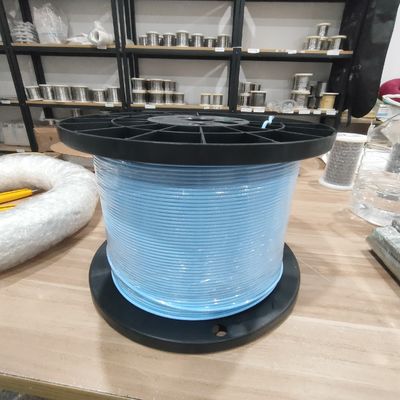

उच्च तापमान केबल थर्मोकपल मुआवजा तार प्रकार टी थर्मोकपल विस्तार तार
टी-प्रकार के थर्मोकपल मुआवजा तार एक विशेष तार है जिसका उपयोग टी-प्रकार के थर्मोकपल्स को तापमान मापने वाले उपकरणों से जोड़ने के लिए किया जाता है।यह मुख्य रूप से ठंड अंत तापमान के परिवर्तन के कारण माप त्रुटि की भरपाई के लिए थर्मोकपल के ठंडे अंत का विस्तार करने के लिए प्रयोग किया जाता हैइसमें उत्कृष्ट थर्मोइलेक्ट्रिक प्रदर्शन और स्थिरता है।और एक निश्चित तापमान सीमा (जैसे -60°C से 260°C) के भीतर टी-प्रकार के थर्मोकपल्स के समान थर्मोइलेक्ट्रिक इलेक्ट्रोमोटिव बल विशेषताओं को बनाए रख सकते हैं.
टी प्रकार के मुआवजा तार आमतौर पर तांबा-तामा-निकल मिश्र धातु सामग्री से बने होते हैं, और इन्सुलेशन परत और शीट सामग्री के लिए कई विकल्प होते हैं, जैसे कि पॉलीविनाइल क्लोराइड (पीवी),विभिन्न वातावरणों में उपयोग की आवश्यकताओं को पूरा करने के लिए polyperfluoroethylene propylene (FEP) और soluble polytetrafluoroethylene (PFA)इसके सामान्य मॉडल में TX-G (सामान्य उपयोग), TX-H (सामान्य उपयोग), TX-GS (सटीक सामान्य उपयोग) और TX-HS (सटीक गर्मी प्रतिरोधी उपयोग) शामिल हैं।
यह मुआवजा तार व्यापक रूप से पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और अन्य उद्योगों के स्वचालित तापमान माप प्रणाली में प्रयोग किया जाता है,जो प्रभावी ढंग से तापमान माप की सटीकता में सुधार कर सकता है और माप प्रणाली की स्थिरता और विश्वसनीयता सुनिश्चित कर सकता है.
| कोड | थर्मोकपल के तार घटक | |
| +पॉजिटिव पैर | - नकारात्मक पैर | |
| एन | नी-क्र-सी (एनपी) | नी-सी-मैग्नीशियम (एनएन) |
| क | Ni-Cr (KP) | नी-अल् ((Si) (KN) |
| ई | Ni-Cr (EP) | कु-नी |
| J | लोहा (JP) | कु-नी |
| टी | तांबा (TP) | कु-नी |
| एएसटीएम | ANSI | आईईसी | डीआईएन | बीएस | एनएफ | जेआईएस | जीओएसटी |
| (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मटेरियल्स) E 230 | (अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट) एमसी 96.1 | (अंतर्राष्ट्रीय विद्युत प्रौद्योगिकी आयोग द्वारा यूरोपीय मानक 584) - 1/2/3 | (Deutsche Industrie Normen) एन 60584 -1/2 | (ब्रिटिश मानक) 4937.1041, EN 60584 - 1/2 | (Norme Française) एन 60584 -1/2 - एनएफसी 42323 - एनएफसी 42324 | (जापानी औद्योगिक मानक) C 1602 - C 1610 | (रूसी विनिर्देशों का एकीकरण) 3044 |
कार्य तापमान सीमा
| व्यास/मिमी | लंबे समय तक काम करने का तापमान /oC | लघु अवधि कार्य तापमान /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
तांबा-तामा-निकेल थर्मोकपल (टी-प्रकार थर्मोकपल), जिसे तांबा-कंसटेंटन थर्मोकपल के रूप में भी जाना जाता है, कम तापमान को मापने के लिए एक इष्टतम कम लागत वाली धातु थर्मोकपल है।इसका धनात्मक इलेक्ट्रोड (टीपी) शुद्ध तांबा है, और इसका नकारात्मक इलेक्ट्रोड (TN) एक तांबा-निकल मिश्र धातु है, जिसे अक्सर constantan कहा जाता है। यह निकल-क्रोमियम-constantan के constantan EN के साथ संगत है, लेकिन लोहे-constantan के constantan JN के साथ नहीं,हालांकि वे दोनों constantan कहा जाता है.
तांबा-तंबर-निकल थर्मोकपल का माप तापमान सीमा -200~350°C है।

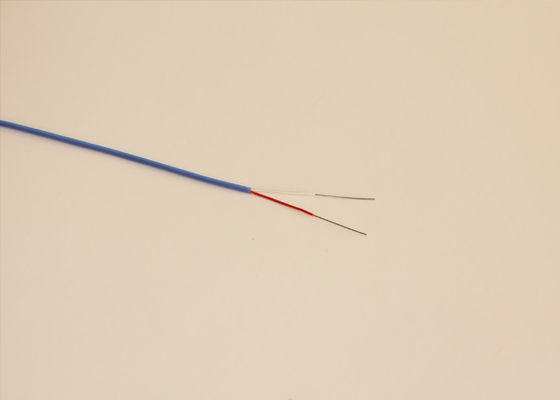

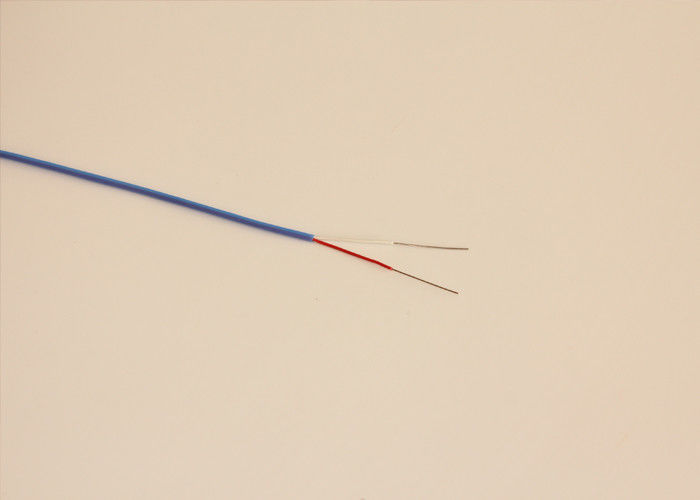

सामग्री और संरचना: टी प्रकार के मुआवजा तार आमतौर पर तांबे (सकारात्मक इलेक्ट्रोड) और तांबे-निकल मिश्र धातु (नकारात्मक इलेक्ट्रोड) से बने होते हैं,और इन्सुलेशन परत लाल (सकारात्मक इलेक्ट्रोड) और सफेद (नकारात्मक इलेक्ट्रोड) है.
तापमान सीमाः क्षतिपूर्ति तार का कार्य तापमान सीमा सामान्य ग्रेड के लिए -40°C से 70°C या 105°C और गर्मी प्रतिरोधी ग्रेड के लिए -65°C से 200°C या 260°C है।
परिशुद्धता स्तरः इसे सामान्य ग्रेड और परिशुद्धता ग्रेड में विभाजित किया गया है, और परिशुद्धता ग्रेड में माप की सटीकता अधिक है।
हस्तक्षेप रोधी क्षमता: कुछ क्षतिपूर्ति तार परिरक्षण डिजाइन अपनाते हैं, जो विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से कम कर सकते हैं।
Q1: टी प्रकार के थर्मोकपल मुआवजा तार का कार्य क्या है?
A1: T-type compensation wire is used to extend the cold end of the thermocouple and move the reference end of the thermocouple from the high temperature area to a place with a more stable ambient temperature to improve the temperature measurement accuracy.
Q2: टी प्रकार के मुआवजा तार की सामग्री क्या है?
उत्तर 2: टी प्रकार के मुआवजा तार की सकारात्मक इलेक्ट्रोड सामग्री तांबा है, और नकारात्मक इलेक्ट्रोड सामग्री तांबा-निकल मिश्र धातु है।
Q3: टी प्रकार के क्षतिपूर्ति तार का तापमान सीमा क्या है?
A3: टी प्रकार के क्षतिपूर्ति तार का कार्य तापमान सीमा हैः
सामान्य ग्रेडः -40°C से 70°C या -40°C से 105°C;
गर्मी प्रतिरोधी ग्रेडः -65°C~200°C या -65°C~260°C।
