| ब्रांड नाम: | DLX |
| मॉडल नंबर: | जे थर्मोकपल एक्सटेंशन तार टाइप करें |
| MOQ: | 5 |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 300 टन |

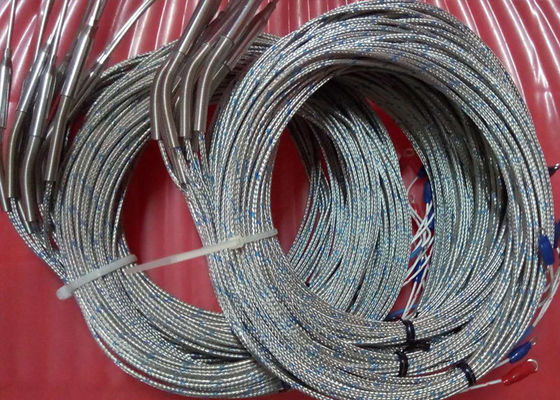

टाइप जे थर्मोकपल कम्पेन्सेशन वायर 2 कंडक्टर थर्मोकपल केबल वायर
जे-टाइप थर्मोकपल कम्पेन्सेशन वायर एक विशेष तार है जिसका उपयोग जे-टाइप थर्मोकपल माप लूप को बढ़ाने और कोल्ड एंड तापमान परिवर्तन की भरपाई के लिए किया जाता है। यह लोहे-तांबे-निकेल मिश्र धातु जैसी सामग्रियों से बना होता है, इसमें अच्छा थर्मोइलेक्ट्रिक प्रदर्शन और स्थिरता होती है, और यह एक निश्चित तापमान सीमा (आमतौर पर -25°C से 70°C या उससे अधिक, इन्सुलेशन सामग्री के आधार पर) के भीतर जे-टाइप थर्मोकपल के समान थर्मोइलेक्ट्रिक इलेक्ट्रोमोटिव बल विशेषताओं को बनाए रख सकता है।

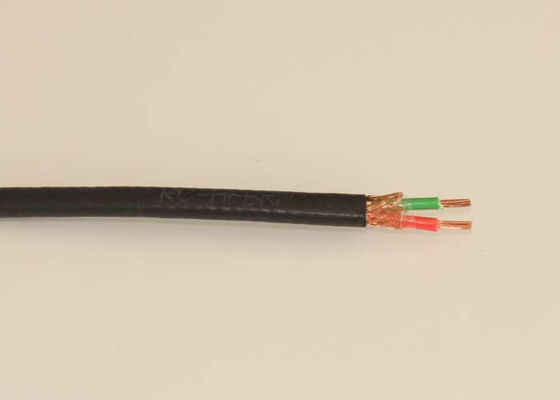

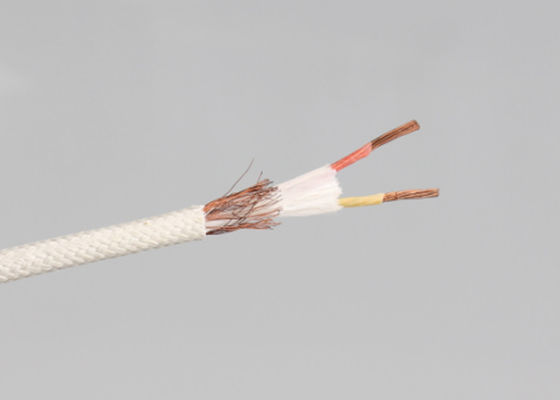

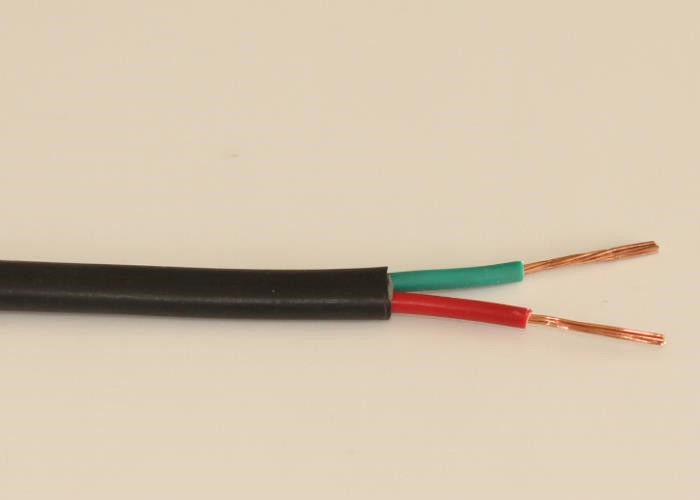

इन्सुलेशन और शीथ सामग्री के आधार पर, जे-टाइप कम्पेन्सेशन तारों के विभिन्न मॉडल उपलब्ध हैं, जैसे पॉलीविनाइल क्लोराइड इन्सुलेटेड पॉलीविनाइल क्लोराइड शीथ (JX-GA-VV), फ्लोरोप्लास्टिक इन्सुलेटेड शीथ (JX-HA-FF), क्रॉस-लिंक्ड पॉलीथीन इन्सुलेटेड पॉलीविनाइल क्लोराइड शीथ (JX-GA-YJV), आदि। इसके अतिरिक्त, विभिन्न वातावरणों में एंटी-इंटरफेरेंस और अग्नि निवारण आवश्यकताओं को पूरा करने के लिए शील्डेड और फ्लेम-रिटार्डेंट तार भी उपलब्ध हैं।
जे-टाइप कम्पेन्सेशन तारों का व्यापक रूप से औद्योगिक तापमान माप क्षेत्रों में उपयोग किया जाता है, जैसे बिजली, धातु विज्ञान, रासायनिक उद्योग, आदि, जो तापमान माप प्रणाली की सटीकता और विश्वसनीयता में प्रभावी ढंग से सुधार कर सकते हैं। उपयोग करते समय, जे-टाइप थर्मोकपल के साथ मिलान पर ध्यान दें और सुनिश्चित करें कि तार के सकारात्मक और नकारात्मक ध्रुव सही ढंग से जुड़े हुए हैं।
| कोड | थर्मोकपल का तार घटक | |
| +सकारात्मक लेग | -नकारात्मक लेग | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Iron (JP) | Cu-Ni |
| T | Copper (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स) E 230 | (अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट) MC 96.1 | (यूरोपीय मानक अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन 584)-1/2/3 द्वारा) | (ड्यूश इंडस्ट्री नॉर्मन) EN 60584 -1/2 | (ब्रिटिश स्टैंडर्ड) 4937.1041, EN 60584 - 1/2 | (नॉर्मे फ्रांसेज़) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (जापानी औद्योगिक मानक) C 1602 - C 1610 | (रूसी विनिर्देशों का एकीकरण) 3044 |
कार्य तापमान सीमा
| व्यास/मिमी | लंबे समय तक कार्य तापमान /ºC | छोटी अवधि कार्य तापमान /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
लोहे-तांबे-निकेल थर्मोकपल (जे-टाइप थर्मोकपल) को लोहे-कॉन्स्टेंटन थर्मोकपल भी कहा जाता है। इसका सकारात्मक इलेक्ट्रोड (JP) शुद्ध लोहे की एक नाममात्र रासायनिक संरचना है, और इसका नकारात्मक इलेक्ट्रोड (JN) एक तांबा-निकेल मिश्र धातु है, जिसे अक्सर कॉन्स्टेंटन कहा जाता है। इसकी नाममात्र रासायनिक संरचना 55% तांबा और 45% निकेल है, साथ ही कोबाल्ट, लोहा, मैंगनीज और अन्य तत्वों की एक छोटी लेकिन बहुत महत्वपूर्ण मात्रा है। हालांकि इसे कॉन्स्टेंटन कहा जाता है, यह निकेल-क्रोमियम-कॉन्स्टेंटन और तांबा-कॉन्स्टेंटन के कॉन्स्टेंटन से अलग है, इसलिए इसे EN या TN से बदला नहीं जा सकता है।
लोहे-कॉन्स्टेंटन थर्मोकपल -210~1200°C की माप तापमान सीमा को कवर करता है, लेकिन आमतौर पर इस्तेमाल की जाने वाली तापमान सीमा 0-750°C है।
