| ब्रांड नाम: | DLX |
| मॉडल नंबर: | प्रकार k थर्मोकपल एक्सटेंशन तार |
| MOQ: | 5 |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 300 टन |

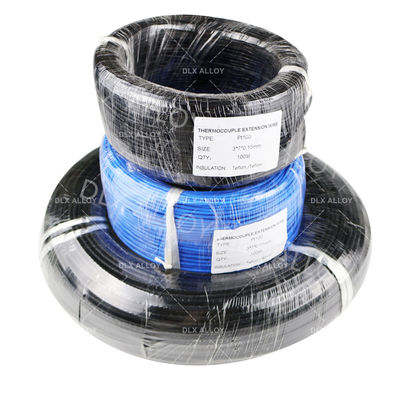

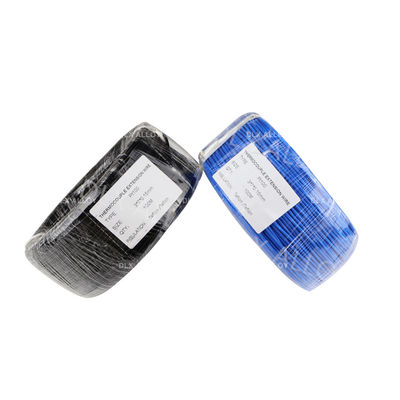

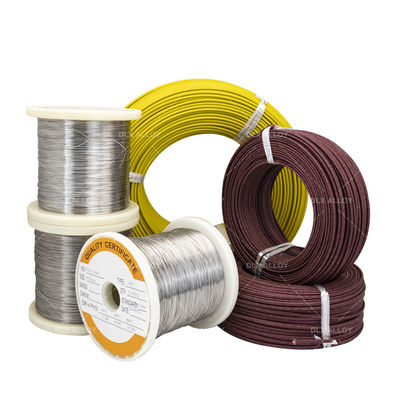

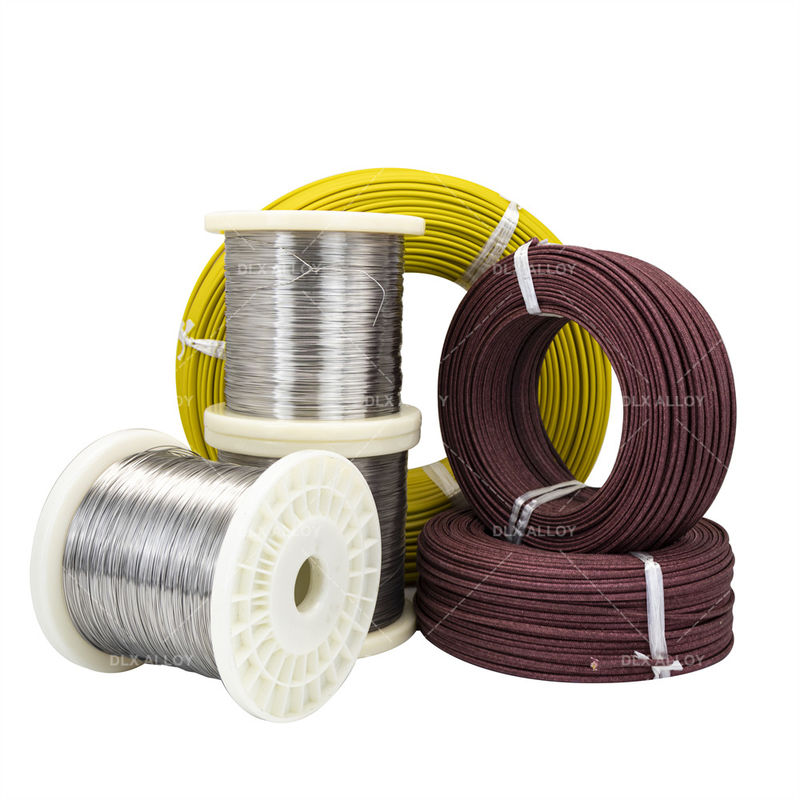

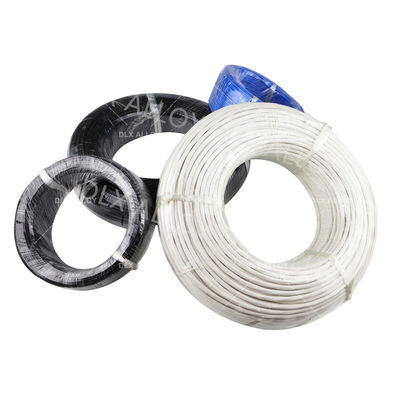

उच्च परिशुद्धता निकल-क्रोम पीवीसी इंसुलेटेड थर्मोकपल एक्सटेंशन केबल
1. क्षतिपूर्ति तार का चयन
थर्मोकपल के प्रकार और उपयोग के अवसर के आधार पर क्षतिपूर्ति तार का सही ढंग से चयन किया जाना चाहिए। उदाहरण के लिए, के-प्रकार के जोड़े के लिए क्षतिपूर्ति तार का चयन किया जाना चाहिए, और उपयोग की स्थिति के अनुसार ऑपरेटिंग तापमान सीमा का चयन किया जाना चाहिए। आम तौर पर, केएक्स का कार्य तापमान -20~100 ℃ होता है, जिसमें -25~200 ℃ की एक विस्तृत श्रृंखला होती है। सामान्य स्तर की त्रुटि ± 2.5 ℃ है, और परिशुद्धता स्तर की त्रुटि ± 1.5 ℃ है।
2. संपर्क कनेक्शन
थर्मोकपल टर्मिनल के दो संपर्कों के जितना संभव हो उतना करीब रहें और दो संपर्कों के तापमान को यथासंभव सुसंगत बनाए रखें। उपकरण टर्मिनल के साथ कनेक्शन बिंदु पर तापमान यथासंभव सुसंगत होना चाहिए। जहां उपकरण कैबिनेट में पंखा हो, वहां संपर्क बिंदु को सुरक्षित रखा जाना चाहिए ताकि पंखा सीधे संपर्क बिंदु पर न लगे।
3. उपयोग की लंबाई
चूंकि थर्मोकपल का सिग्नल बहुत कम होता है, माइक्रोवोल्ट स्तर पर, यदि उपयोग की दूरी बहुत लंबी है, तो सिग्नल का क्षीणन और पर्यावरण में मजबूत बिजली का हस्तक्षेप युग्मित हो सकता है, जिससे थर्मोकपल का सिग्नल विकृत हो सकता है, जिससे तापमान का गलत माप और नियंत्रण हो सकता है, और गंभीर मामलों में नियंत्रण के दौरान तापमान में उतार-चढ़ाव हो सकता है।
हमारे अनुभव के आधार पर, थर्मोकपल क्षतिपूर्ति तार की लंबाई को आमतौर पर 15 मीटर के भीतर नियंत्रित करना बेहतर होता है। यदि यह 15 मीटर से अधिक हो जाता है, तो सिग्नल ट्रांसमिशन के लिए तापमान ट्रांसमीटर का उपयोग करने की सिफारिश की जाती है। तापमान ट्रांसमीटर तापमान के अनुरूप क्षमता मान को ट्रांसमिशन के लिए प्रत्यक्ष धारा में परिवर्तित करता है, जिसमें मजबूत हस्तक्षेप-विरोधी क्षमता होती है।
|
थर्मोइलेक्ट्रिक सम स्नातक संख्या से सुसज्जित |
सामान्य (जी)
|
गर्मी प्रतिरोधी (एच)
|
||
|
सामान्य
|
परिशुद्धता (एस)
|
सामान्य
|
परिशुद्धता (एस)
|
|
|
एस
|
एससी-जी
|
एससी-जीएस
|
एससी-एच
|
--
|
|
एन
|
एनसी-जी
|
एनसी-जीएस
|
एनसी-एच
|
एनसी-एचएस
|
|
के
|
एनसी-जी
|
एनसी-जीएस
|
एनसी-एच
|
--
|
|
केसी2-जी
|
केजी2-जीएस
|
केसी2-एच
|
केसी2-एचएस
|
|
|
केएक्स-जी
|
केएक्स-जीएस
|
केएक्स-एच
|
केएक्स-एचएस
|
|
|
ई
|
ईएक्स-जी
|
ईएक्स-जीएस
|
ईएक्स-एच
|
ईएक्स-एचएस
|
|
जे
|
जेएक्स-जी
|
जेएक्स-जीएस
|
जेएक्स-एच
|
जेएक्स-एचएस
|
|
टी
|
टीएक्स-जी
|
टीएक्स-जीएस
|
टीएक्स-एच
|
टीएक्स-एचएस
|
| एएसटीएम | एएनएसआई | आईईसी | डीआईएन | बीएस | एनएफ | जेआईएस | गोस्ट |
| (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स) ई 230 | (अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट) एमसी 96.1 | (इंटरनेशनल इलेक्ट्रोटेक्निकल कमीशन 584 द्वारा यूरोपीय मानक)-1/2/3 | (ड्यूश इंडस्ट्री नॉर्मन) ईएन 60584 -1/2 | (ब्रिटिश स्टैंडर्ड्स) 4937.1041, ईएन 60584 - 1/2 | (नॉर्मे फ्रांसेज़) ईएन 60584 -1/2 - एनएफसी 42323 - एनएफसी 42324 | (जापानी औद्योगिक मानक) सी 1602 - सी 1610 | (रूसी विनिर्देशों का एकीकरण) 3044 |
कार्य तापमान सीमा
| व्यास/मिमी | लंबा समय कार्य तापमान /℃ | छोटी अवधि कार्य तापमान /℃ |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
