| ब्रांड नाम: | DLX |
| मॉडल नंबर: | प्रकार k थर्मोकपल एक्सटेंशन तार |
| MOQ: | 5 |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 300 टन |

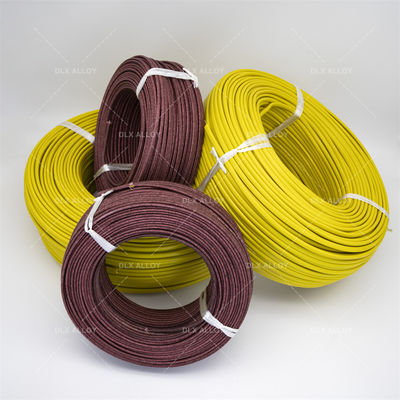

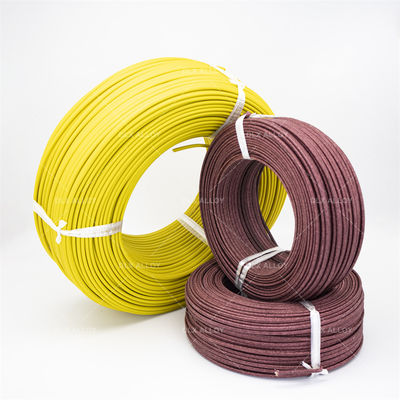

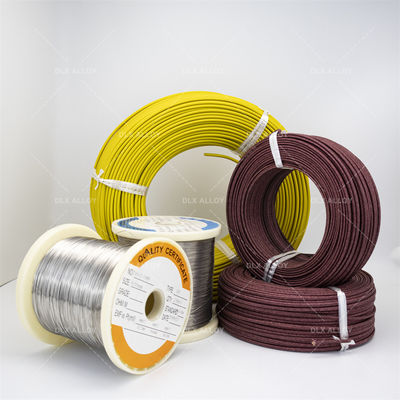

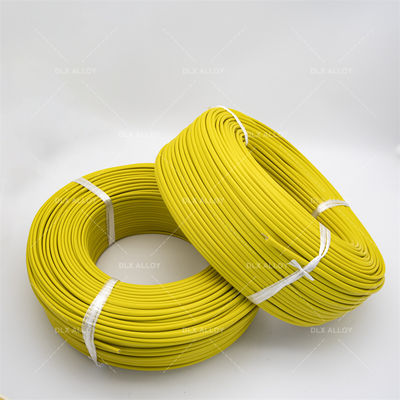

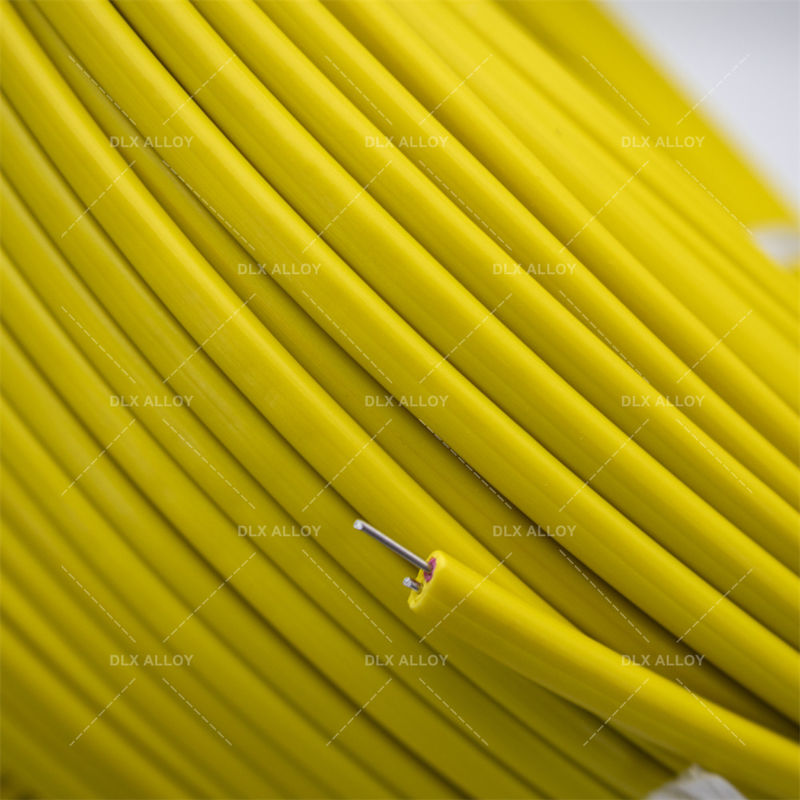

टाइप K / J / E / N / T / R / S / B थर्मोकपल एक्सटेंशन केबल पीवीसी शीथ के साथ -20~100℃ तापमान रेंज के लिए
थर्मोकपल मुआवजा तार तापमान माप सिद्धांत
थर्मोकपल के लिए मुआवजा तारों का कार्य थर्मोकपल इलेक्ट्रोड का विस्तार करना है, यानी थर्मोकपल के ठंडे सिरे को स्थानांतरित करना, और इसे डिस्प्ले इंस्ट्रूमेंट से जोड़कर एक तापमान माप प्रणाली बनाना है। उत्पाद मुख्य रूप से विभिन्न तापमान माप उपकरणों में उपयोग किया जाता है और पेट्रोलियम, रसायन, धातु विज्ञान और बिजली जैसे विभागों में व्यापक रूप से उपयोग किया गया है।
आम तौर पर, थर्मोकपल थर्मामीटर से दसियों मीटर दूर हो सकते हैं, और थर्मोकपल के ठंडे सिरे (आउटलेट) पर तापमान थर्मामीटर के परिवेश के तापमान से अलग होता है (यहां तक कि दसियों डिग्री तक)।
यदि साधारण तांबे के तारों का उपयोग किया जाता है, तो थर्मोकपल के सिद्धांत के अनुसार, जंक्शन थर्मोइलेक्ट्रिक क्षमता उत्पन्न करेगा, जिससे माप त्रुटियां होंगी।
लंबी दूरी के ट्रांसमिशन तारों की वोल्टेज ड्रॉप समस्या थर्मामीटर के उच्च इनपुट प्रतिबाधा के कारण होती है, थर्मोकपल (मिलीवोल्ट स्तर) द्वारा उत्पन्न छोटा ट्रांसमिशन करंट (माइक्रो ए स्तर), और तार पर छोटा वोल्टेज ड्रॉप लॉस, जो आम तौर पर त्रुटि सीमा के भीतर होता है। इसलिए एक थर्मोकपल ट्रांसमीटर है जो थर्मोकपल सिग्नल इनपुट करता है और 4-20mA आउटपुट करता है, जो मुआवजा तारों के बिना लंबी दूरी के ट्रांसमिशन की अनुमति देता है।
यदि एक मुआवजा तार का उपयोग किया जाता है (जो थर्मोकपल ग्रेडेशन संख्या से मेल खाना चाहिए), तो उपयोग की जाने वाली धातु सामग्री वायरिंग बिंदु पर सबसे छोटी संभव थर्मोइलेक्ट्रिक क्षमता उत्पन्न कर सकती है और तापमान माप त्रुटियों को यथासंभव कम कर सकती है। इसका मतलब है कि थर्मोकपल के ठंडे सिरे को थर्मामीटर में ले जाना।
|
थर्मोइलेक्ट्रिक यहां तक कि ग्रेडेशन संख्या से सुसज्जित |
सामान्य (जी)
|
गर्मी प्रतिरोधी (एच)
|
||
|
सामान्य
|
सटीकता (एस)
|
सामान्य
|
सटीकता (एस)
|
|
|
एस
|
एससी-जी
|
एससी-जीएस
|
एससी-एच
|
--
|
|
एन
|
एनसी-जी
|
एनसी-जीएस
|
एनसी-एच
|
एनसी-एचएस
|
|
के
|
एनसी-जी
|
एनसी-जीएस
|
एनसी-एच
|
--
|
|
केसी2-जी
|
केजी2-जीएस
|
केसी2-एच
|
केसी2-एचएस
|
|
|
केएक्स-जी
|
केएक्स-जीएस
|
केएक्स-एच
|
केएक्स-एचएस
|
|
|
ई
|
ईएक्स-जी
|
ईएक्स-जीएस
|
ईएक्स-एच
|
ईएक्स-एचएस
|
|
जे
|
जेएक्स-जी
|
जेएक्स-जीएस
|
जेएक्स-एच
|
जेएक्स-एचएस
|
|
टी
|
टीएक्स-जी
|
टीएक्स-जीएस
|
टीएक्स-एच
|
टीएक्स-एचएस
|
| एएसटीएम | एएनएसआई | आईईसी | डीआईएन | बीएस | एनएफ | जेआईएस | गोस्ट |
| (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स) ई 230 | (अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट) एमसी 96.1 | (यूरोपीय मानक अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन 584)-1/2/3 | (ड्यूश इंडस्ट्री नॉर्मन) ईएन 60584 -1/2 | (ब्रिटिश स्टैंडर्ड) 4937.1041, ईएन 60584 -1/2 | (नॉर्मे फ्रांसेज़) ईएन 60584 -1/2 - एनएफसी 42323 - एनएफसी 42324 | (जापानी औद्योगिक मानक) सी 1602 - सी 1610 | (रूसी विनिर्देशों का एकीकरण) 3044 |
कार्य तापमान सीमा
| व्यास/मिमी | लंबे समय तक कार्य तापमान /℃ | छोटी अवधि कार्य तापमान /℃ |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
