| ब्रांड नाम: | DLX |
| मॉडल नंबर: | प्रकार k थर्मोकपल एक्सटेंशन तार |
| MOQ: | 5 |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 300 टन |

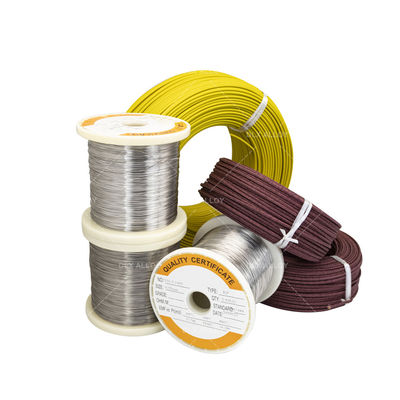

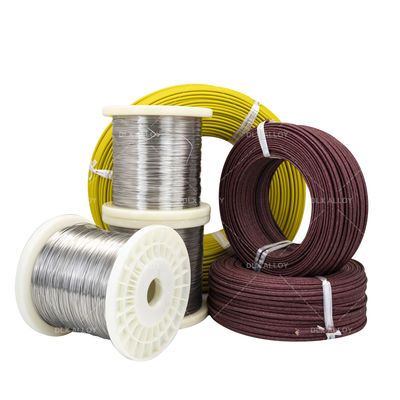

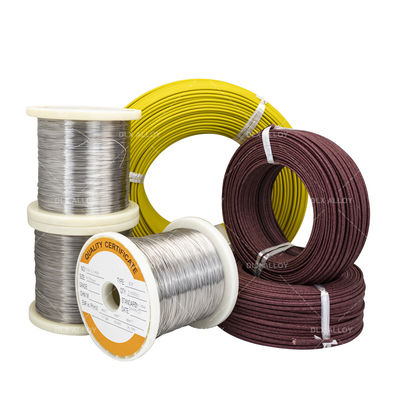

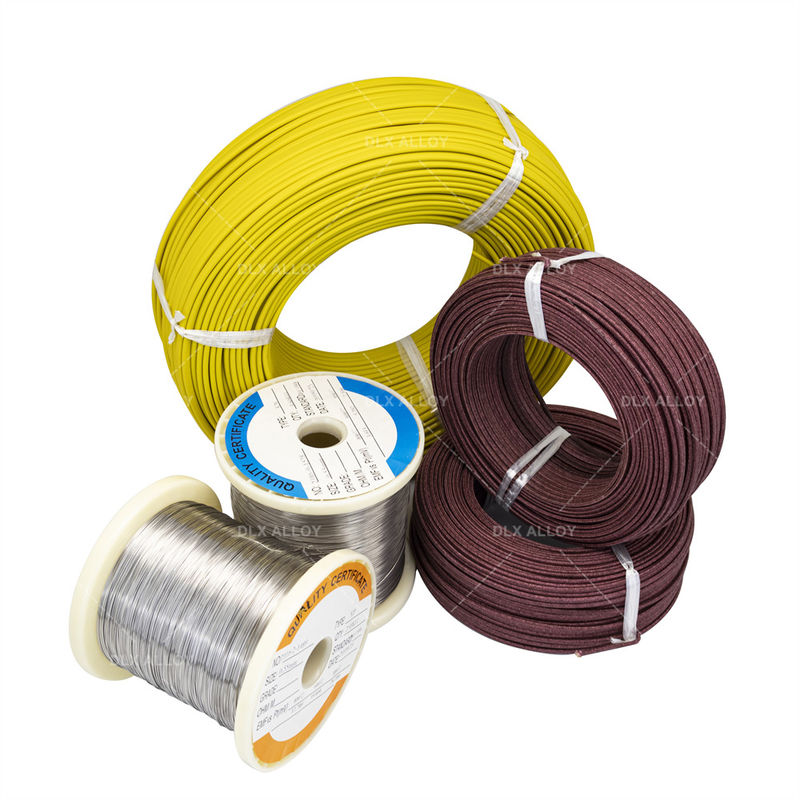

तापमान क्षतिपूर्ति के लिए थर्मोकपल टाइप K एक्सटेंशन केबल
क्षतिपूर्ति तार मॉडल उत्पाद विविधता के अनुसार SC, KC, KX, EX, JX, TX में विभाजित हैं।
इनमें से: क) मॉडल का पहला अक्षर थर्मोकपल के ग्रेड नंबर से मेल खाता है;
ख) अक्षर "X" विस्तारित क्षतिपूर्ति तार (प्रकार) का प्रतिनिधित्व करता है
ग) अक्षर "C" क्षतिपूर्ति प्रकार क्षतिपूर्ति तार (प्रकार) का प्रतिनिधित्व करता है
नोट: SC प्रकार क्षतिपूर्ति तार R-प्रकार इंडेक्सिंग थर्मोकपल से लैस हो सकते हैं।
टाइप K एक्सटेंशन केबल 0.5*2 लाल काला पीवीसी इन्सुलेशन पीवीसी शीथ के साथ। कंडक्टर थर्मोकपल टाइप K सामग्री है जो निकल-क्रोमियम के साथ निकल-सिलिकॉन या निकल-एल्यूमीनियम है। निर्माण जोड़ी इंस्ट्रूमेंटेशन केबल के समान है लेकिन कंडक्टर सामग्री अलग है। थर्मोकपल का उपयोग तापमान को महसूस करने के लिए प्रक्रियाओं में किया जाता है और यह संकेत और नियंत्रण के लिए पाइरोमीटर से जुड़ा होता है। थर्मोकपल और पाइरोमीटर थर्मोकपल एक्सटेंशन केबल / थर्मोकपल क्षतिपूर्ति केबल द्वारा विद्युत रूप से संचालित होते हैं। इन थर्मोकपल केबलों के लिए उपयोग किए जाने वाले कंडक्टरों को तापमान को महसूस करने के लिए उपयोग किए जाने वाले थर्मोकपल के समान थर्मो-इलेक्ट्रिक (ईएमएफ) गुण रखने की आवश्यकता होती है।
मूल रूप से, फाइन वायर थर्मोकपल ग्रेड के तारों का उपयोग थर्मोकपल के सेंसिंग पॉइंट बनाने के लिए किया जाता है। हालांकि, एक थर्मोकपल एक्सटेंशन वायर का उपयोग केवल प्रोब से रीडिंग लेने वाले उपकरण तक थर्मोकपल सिग्नल को बढ़ाने के लिए किया जाता है। एक थर्मोकपल एक्सटेंशन केबल का उपयोग कम परिवेश तापमान में किया जाता है। यह प्रोब से प्राप्त सिग्नल से अधिक तापमान का प्रतिनिधित्व करने वाला सिग्नल पास कर सकता है। हालांकि, टाइप K थर्मोकपल एक्सटेंशन वायर को भौतिक रूप से उस उच्च तापमान के संपर्क में नहीं लाया जा सकता है। एक स्ट्रैंडेड थर्मोकपल वायर का उपयोग एक्सटेंशन वायर के रूप में किया जा सकता है लेकिन एक एक्सटेंशन वायर का उपयोग फ्लेक्सिबल थर्मोकपल वायर में सेंसिंग पॉइंट के रूप में नहीं किया जा सकता है। इन तारों की प्रयोग करने योग्य लंबाई कई कारकों पर निर्भर करती है।
| कोड | थर्मोकपल के तार घटक | |
| +पॉजिटिव लेग | -नेगेटिव लेग | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Iron (JP) | Cu-Ni |
| T | Copper (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स) E 230 | (अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट) MC 96.1 | (इंटरनेशनल इलेक्ट्रोटेक्निकल कमीशन 584 द्वारा यूरोपीय मानक)-1/2/3 | (ड्यूश इंडस्ट्री नॉर्मन) EN 60584 -1/2 | (ब्रिटिश स्टैंडर्ड्स) 4937.1041, EN 60584 -1/2 | (नॉर्मे फ्रांसेज़) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (जापानी औद्योगिक मानक) C 1602 - C 1610 | (रूसी विनिर्देशों का एकीकरण) 3044 |
कार्य तापमान सीमा
| व्यास/मिमी | लंबे समय तक कार्य तापमान /ºC | अल्पकालिक कार्य तापमान /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
आकार सीमा
तार: 0.12 से 8.0 मिमी।
अधिकतम निरंतर ऑपरेटिंग तापमान: 2,300F (1,260C) तक
अल्पकालिक उपयोग: 2,336F (1,280C)
थर्मोकपल ग्रेड तार, -454 से 2300F (-270 से 1,260C)
एक्सटेंशन तार, 32 से 392F (0 से 200C)
