| ब्रांड नाम: | DLX |
| मॉडल नंबर: | प्रकार k थर्मोकपल एक्सटेंशन तार |
| MOQ: | 5 |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | प्रति माह 300 टन |

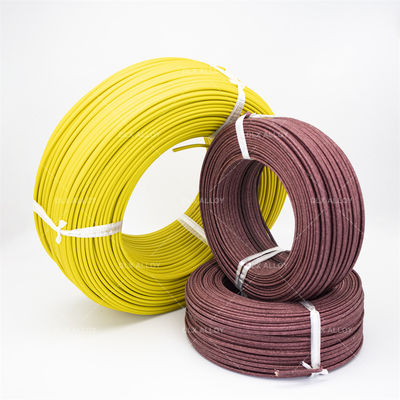

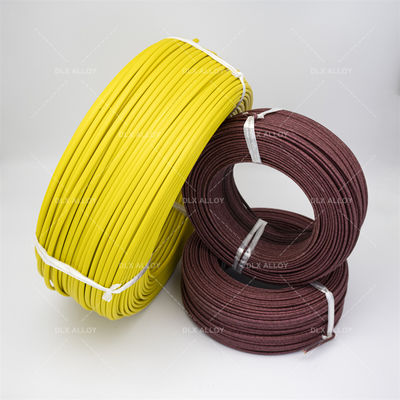

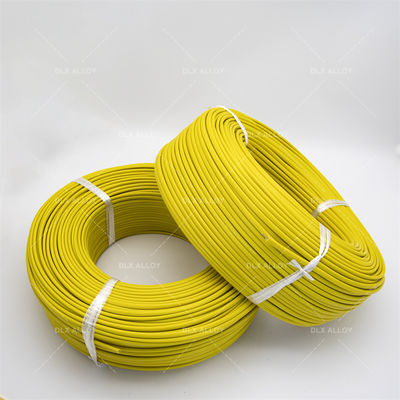

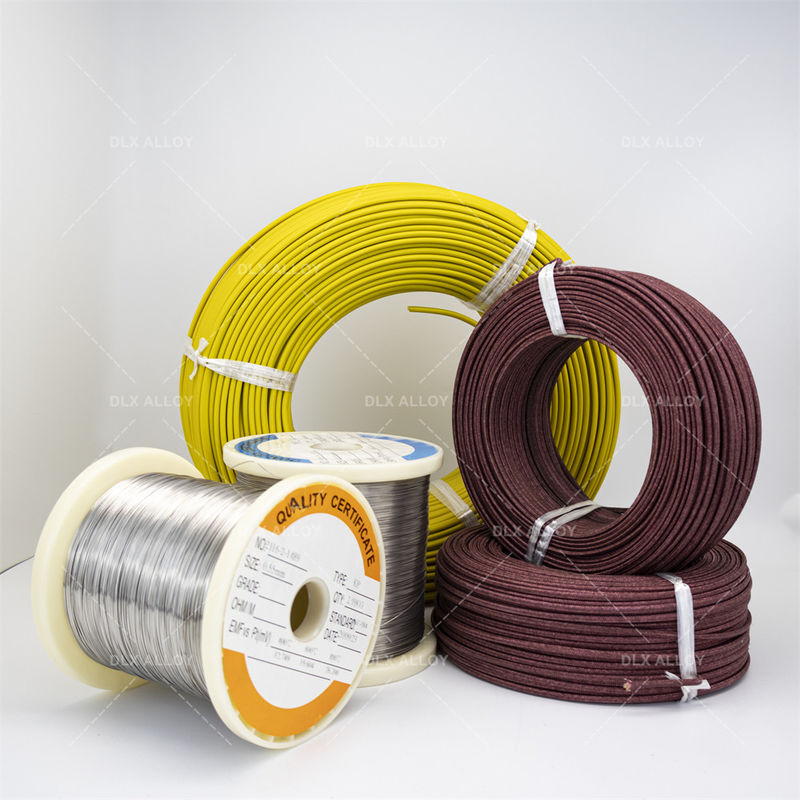

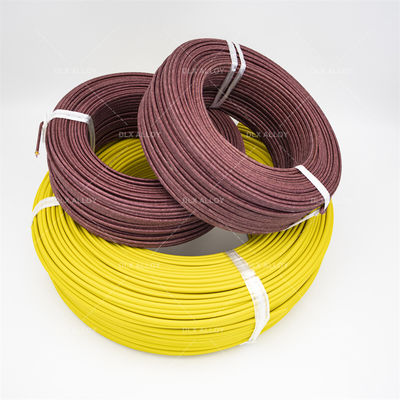

निकेल-क्रोम निकेल-सिलिकॉन निकेल-एल्यूमीनियम थर्मोकप्ल एक्सटेंशन केबल 0.5*2
थर्मोकॉपल मुआवजा तार थर्मोकॉपल और माप यंत्रों को जोड़ने के लिए उपयोग किए जाने वाले तार हैं।थर्मोकपल्स द्वारा उत्पन्न कमजोर वोल्टेज सिग्नल और पर्यावरण तापमान परिवर्तनों के प्रति उनकी संवेदनशीलता के कारण, माप की सटीकता सुनिश्चित करने के लिए तापमान मुआवजे के लिए थर्मोकॉपर मुआवजा तारों का उपयोग करना आवश्यक है।
थर्मोकॉपर मुआवजा तारों के मुख्य कार्य इस प्रकार हैं:
तापमान मुआवजाः थर्मोकॉपर मुआवजा तार पर्यावरण तापमान परिवर्तनों के आधार पर संबंधित वोल्टेज संकेत मुआवजा प्रदान कर सकते हैं,माप के परिणामों पर तापमान परिवर्तनों के प्रभाव को समाप्त करना.
थर्मोकपल्स की सुरक्षाः थर्मोकपल्स के लिए क्षतिपूर्ति तार थर्मोकपल्स को यांत्रिक क्षति, संक्षारण और अन्य कारकों से बचा सकते हैं, जिससे उनकी सेवा जीवन बढ़ जाती है।
संचरण संकेतः थर्मोकपल मुआवजा तार थर्मोकपल द्वारा उत्पन्न कमजोर वोल्टेज संकेत को मापने वाले उपकरण में प्रेषित कर सकता है, सटीक तापमान माप प्राप्त कर सकता है।
टाइप K एक्सटेंशन केबल 0.5*2 पीवीसी शीट के साथ लाल काले पीवीसी इन्सुलेशन। प्रवाह थर्मोकप्ल टाइप K सामग्री है जो निकेल-क्रोम के साथ निकेल-सिलिकॉन या निकेल-एल्यूमीनियम है।निर्माण जोड़ी उपकरण केबल के समान है लेकिन कंडक्टर सामग्री अलग है।थर्मोकपल्स का उपयोग प्रक्रियाओं में तापमान का पता लगाने के लिए किया जाता है और संकेत और नियंत्रण के लिए पाइरोमीटर से जुड़ा होता हैथर्मोकपल और पाइरोमीटर थर्मोकपल एक्सटेंशन केबल/थर्मोकपल कॉम्पेनेटिंग केबल द्वारा विद्युत रूप से संचालित होते हैं।इन थर्मोकपल केबलों के लिए इस्तेमाल किए जाने वाले कंडक्टरों को समान थर्मो-इलेक्ट्रिक (ईएमएफ) गुणों की आवश्यकता होती है जो तापमान का पता लगाने के लिए उपयोग किए जाने वाले थर्मोकपल के समान हैं.
मूल रूप से,बारीक तार थर्मोकपलग्रेड तारों का उपयोग थर्मोकपल्स के सेंसिंग पॉइंट बनाने के लिए किया जाता है।थर्मोकपल विस्तार तारकेवल एक थर्मोकपल सिग्नल को जांच से वापस पढ़ने वाले उपकरण तक विस्तारित करने के लिए प्रयोग किया जाता है।एक थर्मोकपल विस्तार केबलकम परिवेश के तापमान में प्रयोग किया जाता है। यह जांच से प्राप्त की तुलना में एक उच्च तापमान का प्रतिनिधित्व संकेत पारित कर सकते हैं।प्रकार K थर्मोकपल विस्तार तारइस उच्च तापमान के लिए शारीरिक रूप से उजागर नहीं किया जा सकता है।थर्मोकप्ल तारएक एक्सटेंशन तार के रूप में इस्तेमाल किया जा सकता है, लेकिन एक एक्सटेंशन तार में इस्तेमाल नहीं किया जा सकतालचीला थर्मोकपल तारइन तारों की प्रयोग योग्य लंबाई कई कारकों के आधार पर भिन्न होती है।
| कोड | थर्मोकपल के तार घटक | |
| +पॉजिटिव पैर | - नकारात्मक पैर | |
| एन | नी-क्र-सी (एनपी) | नी-सी-मैग्नीशियम (एनएन) |
| क | Ni-Cr (KP) | नी-अल् ((Si) (KN) |
| ई | Ni-Cr (EP) | कु-नी |
| J | लोहा (JP) | कु-नी |
| टी | तांबा (TP) | कु-नी |
| एएसटीएम | ANSI | आईईसी | डीआईएन | बीएस | एनएफ | जेआईएस | जीओएसटी |
| (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मटेरियल्स) E 230 | (अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट) एमसी 96.1 | (अंतर्राष्ट्रीय विद्युत प्रौद्योगिकी आयोग द्वारा यूरोपीय मानक 584) - 1/2/3 | (Deutsche Industrie Normen) एन 60584 -1/2 | (ब्रिटिश मानक) 4937.1041, EN 60584 - 1/2 | (Norme Française) एन 60584 -1/2 - एनएफसी 42323 - एनएफसी 42324 | (जापानी औद्योगिक मानक) C 1602 - C 1610 | (रूसी विनिर्देशों का एकीकरण) 3044 |
कार्य तापमान सीमा
| व्यास/मिमी | लंबे समय तक काम करने का तापमान /oC | लघु अवधि कार्य तापमान /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
आकार सीमा
तारः 0.12 से 8.0 मिमी।
अधिकतम निरंतर संचालन तापमानः 2,300F (1,260C) तक
अल्पावधि उपयोगः 2,336F (1,280C)
थर्मोकपल ग्रेड तार, -454 से 2300F (-270 से 1,260C)
विस्तार तार, 32 से 392F (0 से 200C)
